विमानन शक्ति प्रणालियों का विकास और 400Hz ट्रांसफार्मर का महत्व

जैसे-जैसे विमानन उपकरण और सैन्य इलेक्ट्रॉनिक प्रणालियाँ उन्नत होती जा रही हैं, वायुजनित बिजली आपूर्ति प्रणालियों को एक साथ कई महत्वपूर्ण आवश्यकताओं को पूरा करना होगा, जिनमें **उच्च शक्ति घनत्व, उच्च विश्वसनीयता और चरम वातावरण के लिए अनुकूलनशीलता** शामिल है। आधुनिक विमानों में कई महत्वपूर्ण उपकरण, जैसे वायुजनित रडार, संचार प्रणालियाँ और नेविगेशन प्रणालियाँ, एक स्थिर और विश्वसनीय बिजली आपूर्ति पर निर्भर करते हैं।

पारंपरिक बिजली प्रणालियों में, 50Hz या 60Hz की आवृत्ति वाले स्रोतों के परिणामस्वरूप ट्रांसफार्मर का आकार अपेक्षाकृत बड़ा और वजन अधिक होता है, क्योंकि उनकी कम आवृत्ति विमानन उपकरणों के लघुकरण और हल्के डिज़ाइन के लिए अनुकूल नहीं होती है। इसके परिणामस्वरूप, **400Hz मध्यम-आवृत्ति बिजली प्रणालियाँ** धीरे-धीरे विमानन बिजली प्रणालियों के लिए एक महत्वपूर्ण मानक बन गई हैं, जिसमें 400Hz ट्रांसफार्मर इन प्रणालियों के भीतर वोल्टेज रूपांतरण और विद्युत अलगाव के लिए महत्वपूर्ण कोर उपकरण के रूप में कार्य करते हैं।

ऑपरेटिंग आवृत्ति बढ़ाकर, 400Hz ट्रांसफार्मर कर सकते हैं

उत्पाद या समाधान पूछताछ

एविएशन पावर सिस्टम्स में मुख्य तकनीकी चुनौतियाँ

आधुनिक विमानन और सैन्य उपकरण बिजली प्रणाली डिजाइन में कई प्रमुख चुनौतियों का सामना करते हैं।

1

चरम वातावरण के लिए अनुकूलन क्षमता

विमानन और सैन्य उपकरणों को उच्च तापमान, निम्न तापमान, उच्च ऊंचाई, तीव्र कंपन और नमक स्प्रे वाले वातावरण में स्थिर रूप से संचालित होने की आवश्यकता होती है। इसलिए, बिजली प्रणाली में उच्च विश्वसनीयता और दोष सहनशीलता होनी चाहिए ताकि महत्वपूर्ण मिशनों का सुचारू निष्पादन सुनिश्चित हो सके।
2

उच्च शक्ति घनत्व और तापीय प्रबंधन दबाव

सिलिकॉन कार्बाइड (SiC) जैसे नए पावर उपकरणों के अनुप्रयोग के साथ, पावर सिस्टम की पावर घनत्व लगातार बढ़ रही है, लेकिन इससे उच्च ताप प्रबंधन आवश्यकताएं भी उत्पन्न होती हैं। सीमित स्थान के भीतर अच्छा ताप अपव्यय प्रदर्शन बनाए रखना विमानन पावर सिस्टम डिजाइन में एक महत्वपूर्ण मुद्दा बन गया है।
3

गतिशील प्रतिक्रिया और शक्ति गुणवत्ता आवश्यकताएँ

वायुजनित रडार, विद्युत चुम्बकीय प्रक्षेपण उपकरण और अन्य स्पंदित भार संचालन के दौरान तत्काल बड़ी मात्रा में बिजली की खपत करते हैं। इसके लिए आवश्यक है कि बिजली आपूर्ति प्रणाली में अत्यंत तीव्र गतिशील प्रतिक्रिया क्षमता हो, ताकि वोल्टेज में उतार-चढ़ाव नेविगेशन, संचार और नियंत्रण प्रणालियों में हस्तक्षेप न कर सके।
4

आकार और वजन की सीमाएँ

विमानन क्षेत्र में, उपकरण का वजन सीधे ईंधन दक्षता और पेलोड क्षमता को प्रभावित करता है। पारंपरिक पावर फ्रीक्वेंसी ट्रांसफार्मर सिलिकॉन स्टील कोर का उपयोग करते हैं, जो कम-आवृत्ति चुंबकीय प्रवाह घनत्व द्वारा सीमित होते हैं, जिसके लिए बड़े कोर क्रॉस-सेक्शनल क्षेत्रों की आवश्यकता होती है। इसके परिणामस्वरूप एक भारी समग्र संरचना बनती है, जो वायुयान उपकरणों के हल्के डिजाइन में बाधा उत्पन्न करती है।

400Hz ट्रांसफॉर्मर का कार्य सिद्धांत और तकनीकी लाभ

400Hz ट्रांसफॉर्मर का मूल सिद्धांत

ट्रांसफॉर्मर का आकार इसकी ऑपरेटिंग आवृत्ति से निकटता से संबंधित होता है। ट्रांसफॉर्मर डिज़ाइन में, कोर का क्रॉस-सेक्शनल क्षेत्र आमतौर पर ऑपरेटिंग आवृत्ति के समानुपाती होता है।
इसलिए, जब ऑपरेटिंग आवृत्ति 50Hz या 60Hz से बढ़ाकर 400Hz कर दी जाती है, तो आवश्यक कोर वॉल्यूम में काफी कमी की जा सकती है।

एक सामान्य विमानन विद्युत प्रणाली में, विद्युत रूपांतरण प्रक्रिया में आमतौर पर निम्नलिखित चरण शामिल होते हैं:

1. ऑनबोर्ड DC विद्युत आपूर्ति (जैसे, 28V या 270V DC) या आवृत्ति-परिवर्तित AC विद्युत को रेक्टिफाई करना।
2. इन्वर्टर के माध्यम से PWM तकनीक का उपयोग करके एक स्थिर 400Hz AC विद्युत आपूर्ति उत्पन्न करना।
3. **400Hz ट्रांसफॉर्मर** वोल्टेज विनियमन (जैसे, 115V/200V तक स्टेप-अप) करता है और विद्युत पृथक्करण प्रदान करता है।

इस संरचना के माध्यम से, 400Hz ट्रांसफॉर्मर विद्युत रूपांतरण प्रक्रिया के दौरान **वोल्टेज परिवर्तन, सिस्टम पृथक्करण और विद्युत गुणवत्ता स्थिरीकरण** के महत्वपूर्ण कार्यों को एक साथ करता है।

चुंबकीय सामग्री और संरचनात्मक अनुकूलन

उच्च ऑपरेटिंग आवृत्तियों को समायोजित करने के लिए, 400Hz ट्रांसफॉर्मर आमतौर पर निम्नलिखित सामग्रियों और तकनीकों का उपयोग करते हैं:

1. पतली सिलिकॉन स्टील शीट लेमिनेशन संरचना (मोटाई लगभग 0.1–0.2 मिमी)
2. अनाकार मिश्र धातु कोर सामग्री
3. कम-हानि वाली फेराइट सामग्री

इन सामग्रियों में उच्च पारगम्यता और कम एडी करंट हानियाँ होती हैं, जो ट्रांसफॉर्मर की दक्षता में काफी सुधार करती हैं और ताप उत्पादन को कम करती हैं।

.anchors2 h4

पावर-फ्रीक्वेंसी ट्रांसफार्मर की तुलना में 400Hz ट्रांसफार्मर के लाभ

पारंपरिक 50Hz या 60Hz ट्रांसफार्मर की तुलना में, 400Hz ट्रांसफार्मर विमानन बिजली प्रणालियों में महत्वपूर्ण तकनीकी लाभ प्रदान करते हैं।

आकार और वजन में उल्लेखनीय कमी

उच्च ऑपरेटिंग आवृत्ति के कारण, 400Hz ट्रांसफार्मर का कोर आकार काफी कम किया जा सकता है, जो आमतौर पर प्राप्त होता है: आयतन में लगभग 30%–50% की कमी, वजन में लगभग 20%–40% की कमी। यह विमान के वजन को कम करने और पेलोड बढ़ाने के लिए महत्वपूर्ण है।
उच्च शक्ति घनत्व

उच्च ऑपरेटिंग आवृत्ति प्रति इकाई आयतन में अधिक शक्ति संचरण की अनुमति देती है, जिससे शक्ति प्रणाली की शक्ति घनत्व में महत्वपूर्ण वृद्धि होती है और रडार तथा निर्देशित ऊर्जा उपकरणों जैसे उच्च-शक्ति भारों की बिजली आपूर्ति आवश्यकताओं को पूरा किया जाता है।
उच्च दक्षता और कम हानि

अनुकूलित चुंबकीय कोर सामग्री और संरचनात्मक डिज़ाइन के माध्यम से, 400Hz ट्रांसफार्मर की दक्षता आमतौर पर 95% से अधिक तक पहुँच सकती है, जबकि नो-लोड हानियाँ भी काफी कम हो जाती हैं, जिससे सिस्टम के थर्मल प्रबंधन दबाव में कमी आती है।

उत्कृष्ट गतिशील प्रतिक्रिया प्रदर्शन

400Hz बिजली आपूर्ति प्रणाली की गतिशील प्रतिक्रिया गति मुख्य आवृत्ति बिजली आपूर्ति की तुलना में काफी बेहतर है। वोल्टेज विनियमन समय को आमतौर पर मिलीसेकंड के भीतर नियंत्रित किया जा सकता है, जो पल्स लोड के कारण होने वाले वोल्टेज उतार-चढ़ाव को प्रभावी ढंग से दबाता है।
बेहतर विद्युत पृथक्करण और विद्युत चुम्बकीय संगतता प्रदर्शन

400Hz ट्रांसफॉर्मर इनपुट और आउटपुट के बीच सख्त विद्युत पृथक्करण प्राप्त कर सकता है, साथ ही पावर ग्रिड से विद्युत चुम्बकीय हस्तक्षेप का कुछ दमन प्रदान करता है, जिससे सिस्टम की विद्युत चुम्बकीय संगतता (EMC) और समग्र सुरक्षा में सुधार होता है।

400Hz ट्रांसफार्मर के विशिष्ट अनुप्रयोग क्षेत्र

उनके उच्च शक्ति घनत्व और उच्च विश्वसनीयता के लिए धन्यवाद, 400Hz ट्रांसफार्मर व्यापक रूप से विभिन्न उन्नत बिजली प्रणालियों में उपयोग किए जाते हैं।

एयरबोर्न पावर सिस्टम्स

एयरोस्पेस स्टैटिक कन्वर्टर (ASI) प्रणालियों में, 400Hz ट्रांसफार्मर का उपयोग वायुयान शक्ति को मानक **115V/200V 400Hz AC** में परिवर्तित करने के लिए किया जाता है, जो उड़ान नियंत्रण प्रणालियों, नेविगेशन प्रणालियों और संचार उपकरणों को स्थिर शक्ति प्रदान करता है।
ग्राउंड-आधारित विमानन सहायता शक्ति

एयरपोर्ट ग्राउंड पावर उपकरण आमतौर पर पार्क किए गए विमानों पर एयरबोर्न उपकरणों को बिजली प्रदान करने के लिए 400Hz स्थैतिक बिजली आपूर्ति का उपयोग करते हैं। 400Hz ट्रांसफार्मर इन इकाइयों में वोल्टेज रूपांतरण और अलगाव में महत्वपूर्ण भूमिका निभाते हैं।
सैन्य उपकरण और विशेष प्रणालियाँ

सैन्य उपकरण और विशेष प्रणालियाँ

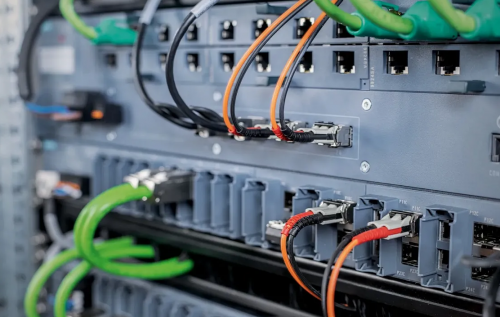

उच्च-सटीकता औद्योगिक परीक्षण उपकरण

अर्धचालक निर्माण, बिजली आपूर्ति परीक्षण उपकरण, और चिकित्सा इमेजिंग उपकरण जैसे क्षेत्रों में, 400Hz बिजली आपूर्ति प्रणालियों का उपयोग अत्यधिक स्थिर परीक्षण बिजली आपूर्ति बनाने के लिए भी किया जाता है।

400Hz बिजली आपूर्ति प्रौद्योगिकी के विकास के रुझान

पावर इलेक्ट्रॉनिक्स प्रौद्योगिकी में प्रगति के साथ, 400Hz बिजली आपूर्ति प्रणालियाँ निरंतर विकसित हो रही हैं।

सबसे पहले, बिजली प्रणालियों की संचालन आवृत्ति और भी उच्च आवृत्तियों, जैसे 800Hz या उससे भी अधिक, की ओर बढ़ रही है, ताकि चुंबकीय घटकों के आकार को और कम किया जा सके। दूसरे, सिलिकॉन कार्बाइड (SiC) और गैलियम नाइट्राइड (GaN) पावर उपकरणों के अनुप्रयोग के साथ, बिजली आपूर्ति प्रणालियों की दक्षता और शक्ति घनत्व में और सुधार होगा।

इसके अलावा, भविष्य की बिजली आपूर्ति प्रणालियाँ धीरे-धीरे **बुद्धिमान निगरानी और दोष पूर्वानुमान प्रौद्योगिकियों** को शामिल करेंगी, जो उपकरण की स्थिति की वास्तविक समय निगरानी के माध्यम से सिस्टम विश्वसनीयता और रखरखाव दक्षता में सुधार करेंगी।

निष्कर्ष

एयरोस्पेस और सैन्य बिजली प्रणालियों में, **400Hz ट्रांसफॉर्मर** ऑपरेटिंग आवृत्ति बढ़ाकर उपकरणों के लघुकरण, उच्च शक्ति घनत्व और उच्च विश्वसनीयता में व्यापक सुधार प्राप्त करते हैं।

पारंपरिक पावर फ्रीक्वेंसी ट्रांसफॉर्मर की तुलना में, 400Hz ट्रांसफॉर्मर आकार और वजन, दक्षता, गतिशील प्रतिक्रिया और विद्युत चुम्बकीय संगतता प्रदर्शन में महत्वपूर्ण लाभ रखते हैं, जो उन्हें आधुनिक एयरोस्पेस बिजली प्रणालियों का एक महत्वपूर्ण मुख्य घटक बनाते हैं।

नई सामग्रियों और नवीन शक्ति उपकरणों के विकास के साथ, 400Hz बिजली आपूर्ति प्रौद्योगिकी और 400Hz ट्रांसफॉर्मर भविष्य में एयरोस्पेस, पावर इलेक्ट्रॉनिक्स और उच्च-स्तरीय औद्योगिक उपकरणों में और भी महत्वपूर्ण भूमिका निभाएंगे।
