इलेक्ट्रोप्लेटिंग क्षेत्र के लिए ट्रांसफॉर्मर

उच्च-शक्ति विद्युतलेपन बिजली आपूर्ति अनुप्रयोगों में, चरण-स्थानांतरण ऑटोट्रांसफॉर्मर के साथ संयुक्त मल्टी-पल्स रेक्टिफिकेशन तकनीक को एक अत्यधिक कुशल और विश्वसनीय हार्मोनिक शमन समाधान माना जाता है।
समाधान का अवलोकन हार्मोनिक स्रोत हार्मोनिक जोखिम शमन समाधान (Mitigation Solutions) तकनीकी सिद्धांत तकनीकी लाभ अनुप्रयोग क्षेत्र निष्कर्ष

इलेक्ट्रोप्लेटिंग बिजली आपूर्ति में हार्मोनिक मुद्दों का अवलोकन

इलेक्ट्रोप्लेटिंग बिजली आपूर्ति सतह फिनिशिंग उद्योग में महत्वपूर्ण विद्युत उपकरण हैं। उनकी उच्च परिचालन शक्ति और लंबे परिचालन घंटों के कारण, पावर ग्रिड पर उनका प्रभाव महत्वपूर्ण होता है।

पारंपरिक इलेक्ट्रोप्लेटिंग बिजली आपूर्ति अक्सर एसी से डीसी रूपांतरण प्रक्रिया के दौरान बड़ी मात्रा में हार्मोनिक धाराएं उत्पन्न करती हैं, जो बिजली आपूर्ति प्रणाली और संबंधित उपकरणों को गंभीर रूप से प्रभावित करती हैं।

औद्योगिक ऑटोमेशन में निरंतर सुधार के साथ, इलेक्ट्रोप्लेटिंग उत्पादन लाइनों ने बिजली की गुणवत्ता पर उच्च मांगें रखी हैं।
इसलिए, इलेक्ट्रोप्लेटिंग बिजली आपूर्ति द्वारा उत्पन्न हार्मोनिक्स को प्रभावी ढंग से नियंत्रित और कम करना उद्यम बिजली गुणवत्ता प्रबंधन में एक महत्वपूर्ण मुद्दा बन गया है।

उत्पाद या समाधान पूछताछ
इलेक्ट्रोप्लेटिंग बिजली आपूर्ति में हार्मोनिक्स के मुख्य स्रोत
इलेक्ट्रोप्लेटिंग बिजली आपूर्ति में हार्मोनिक्स मुख्य रूप से सुधार (Rectification) चरण से उत्पन्न होते हैं, जिसमें थाइरिस्टर चरण-नियंत्रित रेक्टिफायर और स्विचिंग बिजली आपूर्ति में विकृत इनपुट करंट शामिल हैं।
  • थाइरिस्टर चरण-नियंत्रित दिष्टकारी द्वारा उत्पन्न हार्मोनिक्स
    पारंपरिक इलेक्ट्रोप्लेटिंग बिजली आपूर्ति में सामान्यतः थाइरिस्टर चरण-नियंत्रित रेक्टिफिकेशन तकनीक का उपयोग किया जाता है। यह तकनीक थाइरिस्टर फायरिंग कोण को समायोजित करके आउटपुट वोल्टेज को नियंत्रित करती है, लेकिन संचालन के दौरान यह पावर ग्रिड से गैर-साइनसॉइडल पल्स करंट खींचती है, जिसके परिणामस्वरूप बड़ी संख्या में निम्न-क्रम हार्मोनिक्स उत्पन्न होते हैं, जैसे: 5वां हार्मोनिक, 7वां हार्मोनिक, 11वां हार्मोनिक, 13वां हार्मोनिक; ये हार्मोनिक्स पावर ग्रिड करंट तरंगरूप में गंभीर विकृति उत्पन्न करते हैं, जिससे संपूर्ण विद्युत वितरण प्रणाली का स्थिर संचालन प्रभावित होता है।
  • स्विचिंग पावर सप्लाई संरचना के कारण उत्पन्न हार्मोनिक्स
    हाल के वर्षों में, दक्षता में सुधार और उपकरण के आकार को कम करने के लिए, कई इलेक्ट्रोप्लेटिंग बिजली आपूर्तियों ने स्विचिंग बिजली आपूर्ति संरचना (रेक्टिफायर + IGBT इन्वर्टर) अपनाई है। हालांकि, ये सिस्टम आमतौर पर फ्रंट एंड में कैपेसिटर फिल्टरिंग सर्किट का उपयोग करते हैं, जिसके परिणामस्वरूप इनपुट करंट में एक महत्वपूर्ण पल्स विशेषता होती है, जो उच्च हार्मोनिक सामग्री भी उत्पन्न करती है।
पावर सिस्टम पर हार्मोनिक्स का प्रभाव
इलेक्ट्रोप्लेटिंग बिजली आपूर्ति द्वारा उत्पन्न हार्मोनिक्स न केवल पावर ग्रिड की गुणवत्ता को प्रभावित करते हैं बल्कि औद्योगिक उत्पादन में विभिन्न जोखिमों को भी पेश कर सकते हैं।
  • 1

    उपकरण का अत्यधिक गर्म होना और कम होती आयु

    हार्मोनिक धाराएं ट्रांसफॉर्मर, केबल और मोटर जैसे उपकरणों में अतिरिक्त हानियां उत्पन्न करती हैं, जिससे उपकरण का तापमान वृद्धि बढ़ती है, इन्सुलेशन की उम्र बढ़ने की गति तेज होती है, और यहां तक कि उपकरण क्षति भी हो सकती है।
  • 2

    विद्युत प्रणाली हस्तक्षेप

    हार्मोनिक्स उच्च-आवृत्ति विद्युत चुम्बकीय हस्तक्षेप उत्पन्न करते हैं, जो कार्यशाला के भीतर संचार प्रणालियों, स्वचालित नियंत्रण प्रणालियों और सटीक इलेक्ट्रॉनिक उपकरणों को प्रभावित करते हैं। गंभीर मामलों में, यह खराबी या प्रणाली विफलता का कारण बन सकता है।
  • 3

    कम हुआ पावर फैक्टर

    हार्मोनिक्स सिस्टम के समग्र पावर फैक्टर को कम करते हैं। जब पावर फैक्टर बिजली कंपनी के मानक से नीचे गिर जाता है, तो उद्यम को अतिरिक्त बिजली बिल दंड का भुगतान करना पड़ सकता है।
  • 4

    ऊर्जा अपव्यय और सुरक्षा खतरे

    हार्मोनिक धाराएं मूलतः अप्रभावी शक्ति होती हैं, जो सिस्टम की ऊर्जा खपत को बढ़ाती हैं और संभावित रूप से ट्रांसफार्मर में कंपन, बढ़ा हुआ शोर, और चरम मामलों में, अत्यधिक गर्मी और आग के जोखिम का कारण बन सकती हैं।
इलेक्ट्रोप्लेटिंग बिजली आपूर्ति के लिए हार्मोनिक शमन समाधान
वर्तमान में, औद्योगिक अनुप्रयोगों में सामान्य हार्मोनिक शमन विधियों में मुख्य रूप से निम्नलिखित दृष्टिकोण शामिल हैं:
  • निष्क्रिय फिल्टर
    पैसिव फिल्टर में प्रेरक और संधारित्र जैसे घटक शामिल होते हैं। ये विशिष्ट हार्मोनिक्स के लिए निम्न-प्रतिबाधा पथ प्रदान करके हार्मोनिक्स को अवशोषित करते हैं।

    लाभ

    • सरल संरचना
    • कम लागत
    • उच्च विश्वसनीयता

    नुकसान

    • बड़ा आकार
    • केवल निश्चित-क्रम हार्मोनिक्स के लिए प्रभावी
    • सिस्टम प्रतिबाधा के साथ अनुनाद उत्पन्न कर सकता है
  • सक्रिय पावर फिल्टर (APFs)
    सक्रिय पावर फिल्टर पावर इलेक्ट्रॉनिक्स तकनीक का उपयोग करके वास्तविक समय में हार्मोनिक्स का पता लगाते हैं और हार्मोनिक्स को रद्द करने के लिए समान परिमाण लेकिन विपरीत दिशा की क्षतिपूर्ति धाराएं उत्पन्न करते हैं।

    लाभ

    • मजबूत गतिशील क्षतिपूर्ति क्षमता
    • फ़िल्टरिंग प्रभाव 90% से अधिक हो सकता है

    नुकसान

    • उच्च लागत
    • क्षमता पावर उपकरणों द्वारा सीमित
    • छोटे से मध्यम पावर अनुप्रयोगों के लिए अधिक उपयुक्त
  • मल्टी-पल्स रेक्टिफिकेशन तकनीक
    मल्टी-पल्स रेक्टिफिकेशन तकनीक तीन-चरण बिजली आपूर्ति को एक फेज-शिफ्टिंग ऑटोट्रांसफॉर्मर के माध्यम से विभिन्न फेज कोणों वाले कई वोल्टेज सेटों में परिवर्तित करती है, जिन्हें फिर कई रेक्टिफायर ब्रिजों को आपूर्ति की जाती है। विभिन्न रेक्टिफायर ब्रिजों द्वारा उत्पन्न हार्मोनिक धाराएं ट्रांसफॉर्मर के अंदर एक-दूसरे को रद्द करती हैं, जिससे पावर ग्रिड में इंजेक्ट होने वाली हार्मोनिक धाराओं में काफी कमी आती है।

    लाभ

    • रेक्टिफिकेशन स्रोत पर हार्मोनिक्स को दबाता है, स्थिर शमन प्रदर्शन प्रदान करता है
    • जटिल पावर इलेक्ट्रॉनिक उपकरणों पर निर्भर नहीं करता, उच्च सिस्टम विश्वसनीयता सुनिश्चित करता है
    • सिस्टम पावर फैक्टर में सुधार करता है और बिजली जुर्माना शुल्क के जोखिम को कम करता है
    • निरंतर संचालन वाले उच्च-शक्ति औद्योगिक पावर सिस्टम के लिए उपयुक्त

    नुकसान

    • उच्च प्रारंभिक उपकरण निवेश
    • बड़ा उपकरण आकार और वजन, पर्याप्त स्थापना स्थान की आवश्यकता

फेज-शिफ्टिंग ऑटोट्रांसफॉर्मर और मल्टी-पल्स रेक्टिफिकेशन का सिद्धांत

मल्टी-पल्स रेक्टिफिकेशन संरचना

मल्टी-पल्स रेक्टिफिकेशन सिस्टम में सामान्य संरचनाएं शामिल हैं:

  • 12-पल्स रेक्टिफिकेशन
  • 18-पल्स रेक्टिफिकेशन
  • 24-पल्स रेक्टिफिकेशन

24-पल्स रेक्टिफिकेशन सिस्टम के उदाहरण के रूप में, फेज-शिफ्टिंग ऑटोट्रांसफॉर्मर विशिष्ट फेज अंतर (आमतौर पर **15° फेज अंतर**) के साथ तीन-फेज वोल्टेज के कई सेट उत्पन्न करता है।
ये वोल्टेज क्रमशः कई रेक्टिफायर ब्रिजों को रेक्टिफिकेशन के लिए आपूर्ति किए जाते हैं।

हार्मोनिक रद्दीकरण सिद्धांत

विभिन्न रेक्टिफायर ब्रिजों द्वारा उत्पन्न हार्मोनिक धाराएं, उनके विभिन्न फेजों के कारण, ट्रांसफॉर्मर की प्राथमिक साइड पर मैग्नेटोमोटिव बल का उपयोग करके सुपरइम्पोज होने पर एक-दूसरे को रद्द कर देती हैं। उदाहरण के लिए:

  • 5वां हार्मोनिक
  • 7वां हार्मोनिक
  • 11वां हार्मोनिक
  • 13वां हार्मोनिक

ये निचले हार्मोनिक्स सिस्टम के भीतर काफी कमजोर हो जाते हैं, और अंततः पावर ग्रिड में मुख्य रूप से छोटे आयाम वाले उच्च हार्मोनिक्स (जैसे 23वां और 25वां हार्मोनिक) प्रवेश करते हैं, जिससे सिस्टम की कुल हार्मोनिक विरूपण दर काफी कम हो जाती है।

.anchors2 h4
फेज-शिफ्टिंग ऑटोट्रांसफॉर्मर के तकनीकी लाभ
पारंपरिक फ़िल्टरिंग समाधानों की तुलना में, यह विधि स्रोत पर हार्मोनिक्स को दबाती है और इसलिए बड़े औद्योगिक बिजली प्रणालियों में व्यापक रूप से उपयोग की जाती है।
  • उत्कृष्ट हार्मोनिक दमन क्षमता
    मल्टी-पल्स रेक्टिफिकेशन तकनीक का उपयोग करके, सिस्टम के इनपुट करंट का कुल हार्मोनिक विरूपण (THDi) सामान्यतः 5% से 8% के भीतर नियंत्रित किया जा सकता है, जो विद्युत गुणवत्ता मानकों की आवश्यकताओं को पूरा करता है।
  • उच्च उपकरण क्षमता उपयोग
    ऑटोट्रांसफॉर्मर विद्युत चुंबकीय युग्मन और प्रत्यक्ष चालन के संयोजन के माध्यम से शक्ति स्थानांतरित करते हैं। पारंपरिक पृथक ट्रांसफॉर्मर की तुलना में, उनकी क्षमता आवश्यकताओं को लगभग **80% या उससे अधिक** तक कम किया जा सकता है, जिससे उपकरण का आकार घटता है और प्रणाली दक्षता में सुधार होता है।
  • उच्च संरचनात्मक विश्वसनीयता
    यह समाधान मुख्य रूप से लोहे के कोर, वाइंडिंग और इन्सुलेशन संरचना से बना है, जिसमें जटिल पावर इलेक्ट्रॉनिक घटक शामिल नहीं हैं। इसलिए, इसके निम्नलिखित लाभ हैं: मजबूत अधिभार क्षमता, स्थिर संचालन, सरल रखरखाव। यह इलेक्ट्रोप्लेटिंग कार्यशालाओं के निरंतर, उच्च-शक्ति संचालन वातावरण के लिए आदर्श रूप से उपयुक्त है।
  • सिस्टम पावर फैक्टर में सुधार करें
    हार्मोनिक सामग्री में कमी के कारण, समग्र प्रणाली शक्ति गुणांक में काफी सुधार होता है, जो शक्ति गुणांक दंड से बचने और कंपनी की बिजली लागत को कम करने में मदद करता है।
फेज-शिफ्टिंग ऑटोट्रांसफॉर्मर के विशिष्ट अनुप्रयोग क्षेत्र
मल्टी-पल्स रेक्टिफिकेशन तकनीक (फेज-शिफ्टिंग ऑटोट्रांसफॉर्मर) पर आधारित बिजली आपूर्ति प्रणालियों को कई औद्योगिक क्षेत्रों में व्यापक रूप से अपनाया गया है।

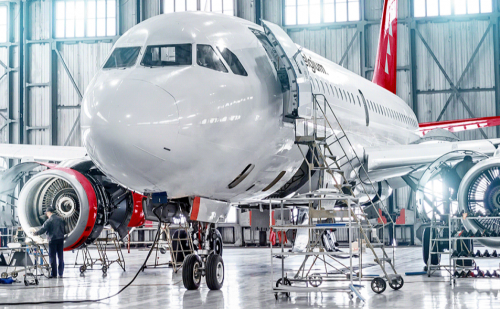

  • एयरोस्पेस और रक्षा उद्योग
    मुख्य घटकों की सतह उपचार

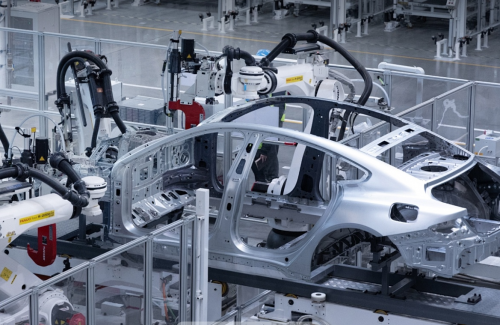

  • मोटर वाहन विनिर्माण उद्योग
    ABS सिस्टम, शॉक अवशोषक, एल्युमीनियम व्हील आदि का विद्युत लेपन।

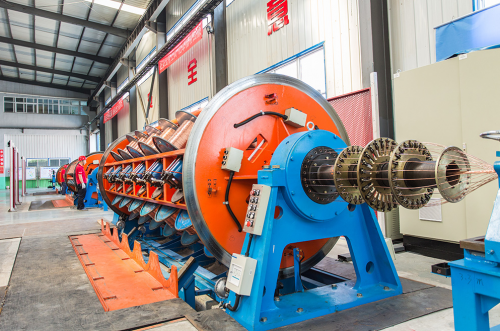

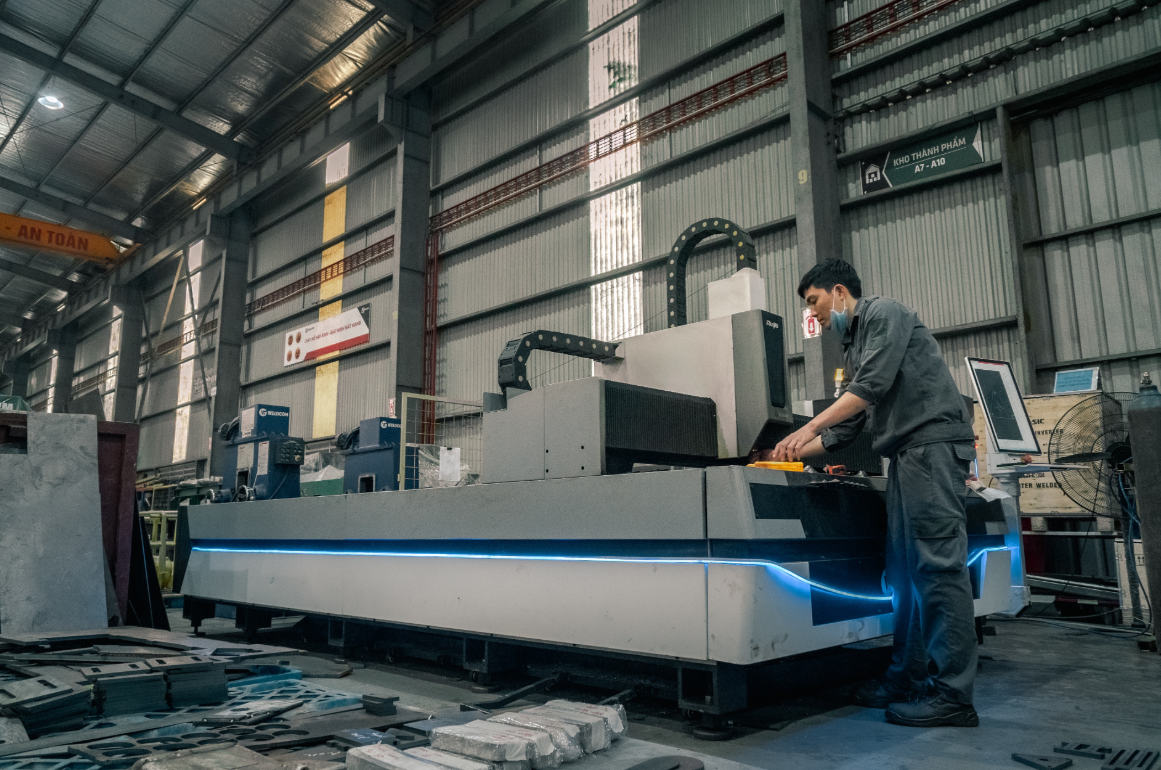

  • मशीनरी और उपकरण उद्योग
    निर्माण मशीनरी और खनन उपकरणों की सतह सुदृढ़ीकरण

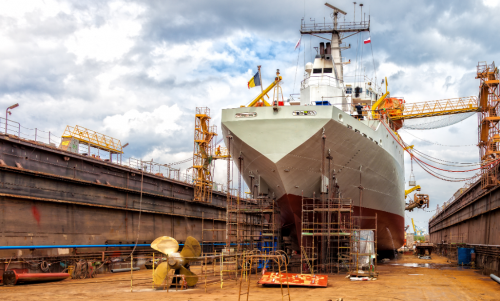

  • इस्पात और जहाज निर्माण उद्योग
    निरंतर विद्युतलेपन उत्पादन लाइनें और बड़े घटकों का निर्माण

निष्कर्ष

इलेक्ट्रोप्लेटिंग बिजली आपूर्ति द्वारा उत्पन्न हार्मोनिक्स मुख्य रूप से रेक्टिफिकेशन चरण से उत्पन्न होते हैं और औद्योगिक बिजली गुणवत्ता को प्रभावित करने वाला एक महत्वपूर्ण कारक हैं।

मल्टी-पल्स रेक्टिफिकेशन तकनीक और फेज-शिफ्टिंग ऑटोट्रांसफॉर्मर का उपयोग करके, बिजली आपूर्ति पक्ष पर सक्रिय हार्मोनिक दमन प्राप्त किया जा सकता है। विभिन्न रेक्टिफायर ब्रिज द्वारा उत्पन्न हार्मोनिक्स सिस्टम के भीतर एक-दूसरे को रद्द कर देते हैं, जिससे पावर ग्रिड में प्रवेश करने वाली हार्मोनिक धारा में काफी कमी आती है।

इस समाधान के निम्नलिखित लाभ हैं:

  • 1. उच्च-दक्षता हार्मोनिक शमन
  • 2. उच्च विश्वसनीयता
  • 3. उच्च शक्ति कारक
  • 4. उच्च-शक्ति औद्योगिक परिदृश्यों पर लागू

इसलिए, इलेक्ट्रोप्लेटिंग, इलेक्ट्रोलिसिस और धातुकर्म जैसे उच्च-शक्ति डीसी बिजली आपूर्ति अनुप्रयोगों में, फेज-शिफ्टिंग ऑटोट्रांसफॉर्मर मल्टी-पल्स रेक्टिफिकेशन समाधान बिजली गुणवत्ता में सुधार और हरित उत्पादन प्राप्त करने के लिए एक महत्वपूर्ण तकनीकी मार्ग बन गया है।
