पल्स रेक्टिफायर ट्रांसफार्मर बहु-चरण रेक्टिफिकेशन के माध्यम से रेक्टिफायर इकाई के डीसी पक्ष पर रिपल फैक्टर और एसी पक्ष पर हार्मोनिक तरंग को कम कर सकता है। क्योंकि रेक्टिफायर इकाई में कृत्रिम चरण विस्थापन मुख्य हार्मोनिक तरंगों को 23वीं 25वीं तरंगों और अधिक में मौजूद कर सकता है, न कि पिछली 5वीं 7वीं तरंगों में। यह डिज़ाइन ग्रिड पक्ष पर दूसरी-पक्ष हार्मोनिक्स के प्रभाव को बहुत बेहतर बनाएगा।

ग्रिड-पक्ष वाइंडिंग पर चरण विस्थापन रेक्टिफायर ट्रांसफार्मर में सामान्य डिज़ाइन है। आम तौर पर, 12-पल्स रेक्टिफायर ट्रांसफार्मर में अक्षीय विभाजित संरचना की निम्न-वोल्टेज वाइंडिंग होती है। 24-पल्स रेक्टिफिकेशन दो 12-पल्स रेक्टिफायर ट्रांसफार्मर का एक साथ उपयोग करके प्राप्त किया जा सकता है। लेकिन दो 12-पल्स रेक्टिफायर ट्रांसफार्मर अधिक स्थान घेरेंगे, अधिक लागत बढ़ाएंगे, आदि।

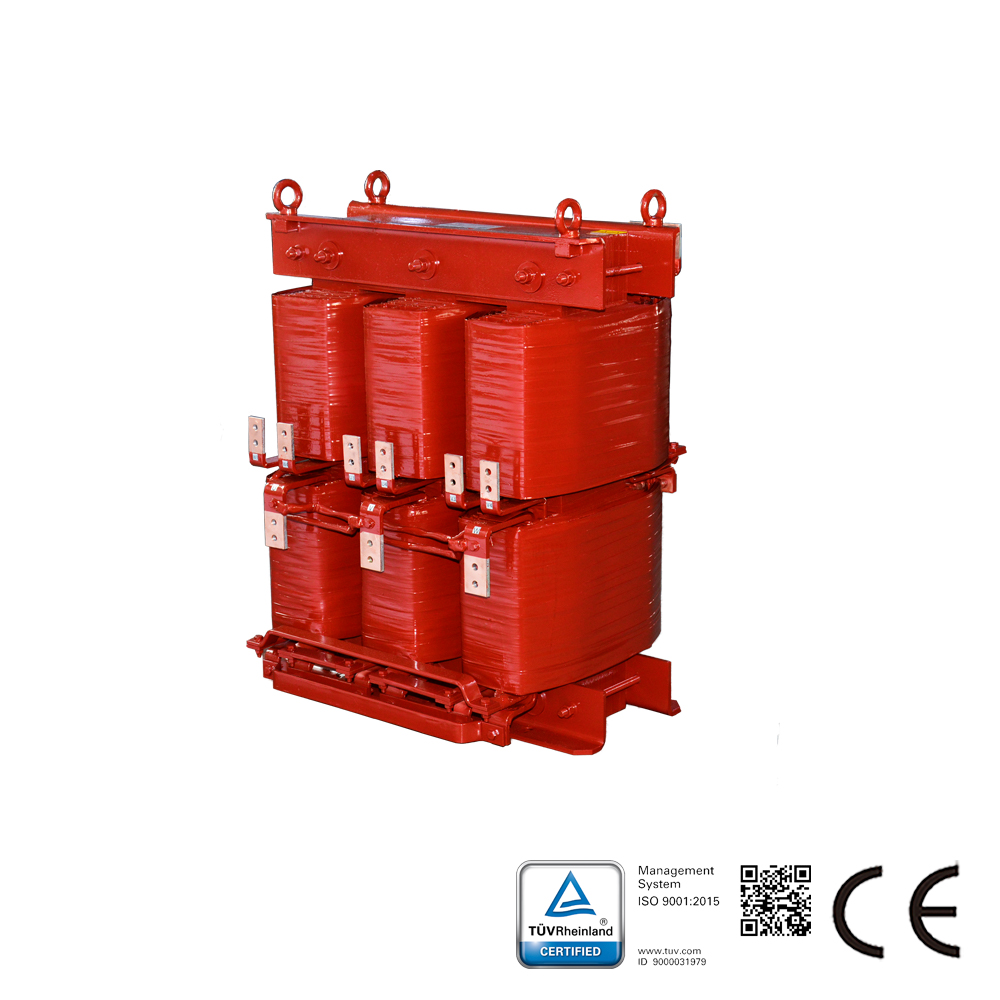

हमारी कंपनी द्वारा डिज़ाइन और निर्मित 24-पल्स रेक्टिफायर ट्रांसफार्मर में समानांतर में दो सेट 12-पल्स ऑटोट्रांसफॉर्मेशन रेक्टिफायर कॉइल और एक आयरन कोर होता है। यह चार समूह तीन-चरण लाइन वोल्टेज बना सकता है, और लाइन वोल्टेज चरण क्रम में 15° भिन्न होते हैं। चार समूह रेक्टिफायर ब्रिज सर्किट इंटरफेज़ रिएक्टर के माध्यम से समानांतर में जुड़े होते हैं ताकि 24-पल्स डीसी वोल्टेज आउटपुट हो सके।

यह डिज़ाइन इस सर्किट में ऑटो-ट्रांसफार्मर की 82.7% क्षमता बचा सकता है। इसलिए रेक्टिफायर वॉल्यूम बहुत कम किया जा सकता है। इसके लाभ विशेष रूप से तब महत्वपूर्ण होते हैं जब उच्च-शक्ति रेक्टिफिकेशन की आवश्यकता होती है।

अनुप्रयोग:

विद्युत लेपन शक्ति आपूर्ति
