हार्मोनिक की परिभाषा

गैर-रेखीय भार के अस्तित्व के कारण, विद्युत ग्रिड में धारा और वोल्टेज तरंगें गैर-साइनसॉइडल तरंग में विकृत हो जाती हैं। फूरियर श्रेणी द्वारा गैर-साइनसॉइडल तरंग के अपघटन के माध्यम से, जिस घटक की आवृत्ति विद्युत आवृत्ति के समान होती है, उसे मूल तरंग कहा जाता है। जिस घटक की आवृत्ति विद्युत आवृत्ति से अधिक होती है, उसे हार्मोनिक्स कहा जाता है।

APF का मूल सिद्धांत

सक्रिय शक्ति फ़िल्टर (APF) विद्युत ग्रिड के साथ समानांतर में जुड़ा होता है, जो भारित हार्मोनिक्स और प्रतिक्रियाशील घटक का वास्तविक समय में पता लगाने के माध्यम से हार्मोनिक्स के बराबर लेकिन विपरीत धारा उत्पन्न करने के लिए PWM रूपांतरण तकनीक को अपनाता है, जिसे विद्युत आपूर्ति और वितरण प्रणाली में डाला जाता है, इस प्रकार हार्मोनिक्स को दबाने और प्रतिक्रियाशील गतिशील क्षतिपूर्ति का कार्य साकार होता है।

मूल विशेषताएँ:

1. वास्तविक समय ट्रैकिंग और गतिशील क्षतिपूर्तितात्कालिक प्रतिक्रियाशील शक्ति सिद्धांत पर आधारित निरीक्षण तकनीक को अपनाता है, हार्मोनिक धारा का वास्तविक समय में पता लगाता है, और तात्कालिक धारा को ट्रैक और नियंत्रित करके विद्युत ग्रिड के हार्मोनिक्स में परिवर्तन को स्वचालित रूप से ट्रैक करता है। इसमें उच्च नियंत्रणीयता और तीव्र प्रतिक्रिया क्षमता है।2. उत्कृष्ट फ़िल्टरिंग विशेषताफ़िल्टरिंग प्रदर्शन सिस्टम प्रतिबाधा के प्रभाव और अनुनाद के जोखिम से मुक्त है।3. लचीला क्षतिपूर्ति मोडएक मशीन कई उद्देश्यों की पूर्ति करती है, अर्थात् यह न केवल हार्मोनिक धारा को फ़िल्टर कर सकती है, बल्कि प्रतिक्रियाशील शक्ति की क्षतिपूर्ति भी कर सकती है, जिससे शक्ति गुणक में सुधार होता है।4. DSP बुद्धिमान निगरानीउच्च गति DSP निरीक्षण और गणना हार्मोनिक के सटीक और प्रभावी निरीक्षण और क्षतिपूर्ति नियंत्रण को सुनिश्चित कर सकती है, साथ ही इसमें बुद्धिमान निगरानी और स्वचालित दोष निदान के कार्य हैं; इसमें दूरस्थ संचार इंटरफ़ेस है और PC के माध्यम से वास्तविक समय की निगरानी की जा सकती है।5. उन्नत शक्ति रूपांतरण डिज़ाइनयह नवीनतम IGBT उच्च आवृत्ति स्विचिंग तत्वों को अपनाता है, और मुख्य सर्किट त्रि-चरण, ब्रिज-प्रकार, पूर्ण-नियंत्रित PWM धारा रूपांतरण तकनीक को अपनाता है, जिसमें छोटे आकार, उच्च दक्षता और उच्च विश्वसनीयता जैसी विशेषताएँ हैं। उन्नत मल्टीप्लेक्स तकनीक मशीन की क्षमता के विस्तार को साकार करती है।6. मानक मॉड्यूलर डिज़ाइनशक्ति सर्किट और नियंत्रण सर्किट मॉड्यूल या घटक संरचनाओं को अपनाते हैं, जो उपयोग के दौरान विश्वसनीयता और रखरखाव क्षमता को बढ़ाते हैं और साथ ही मानकीकृत उत्पादन को साकार करते हैं।

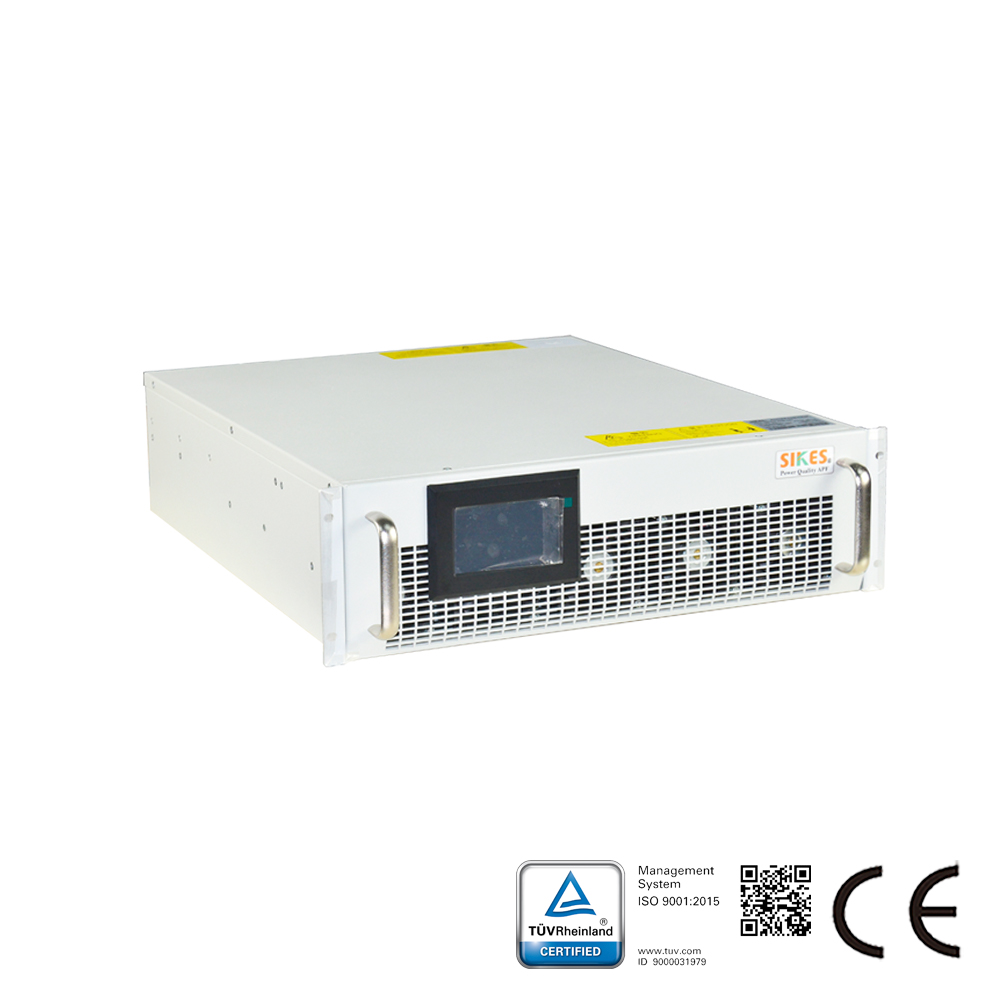

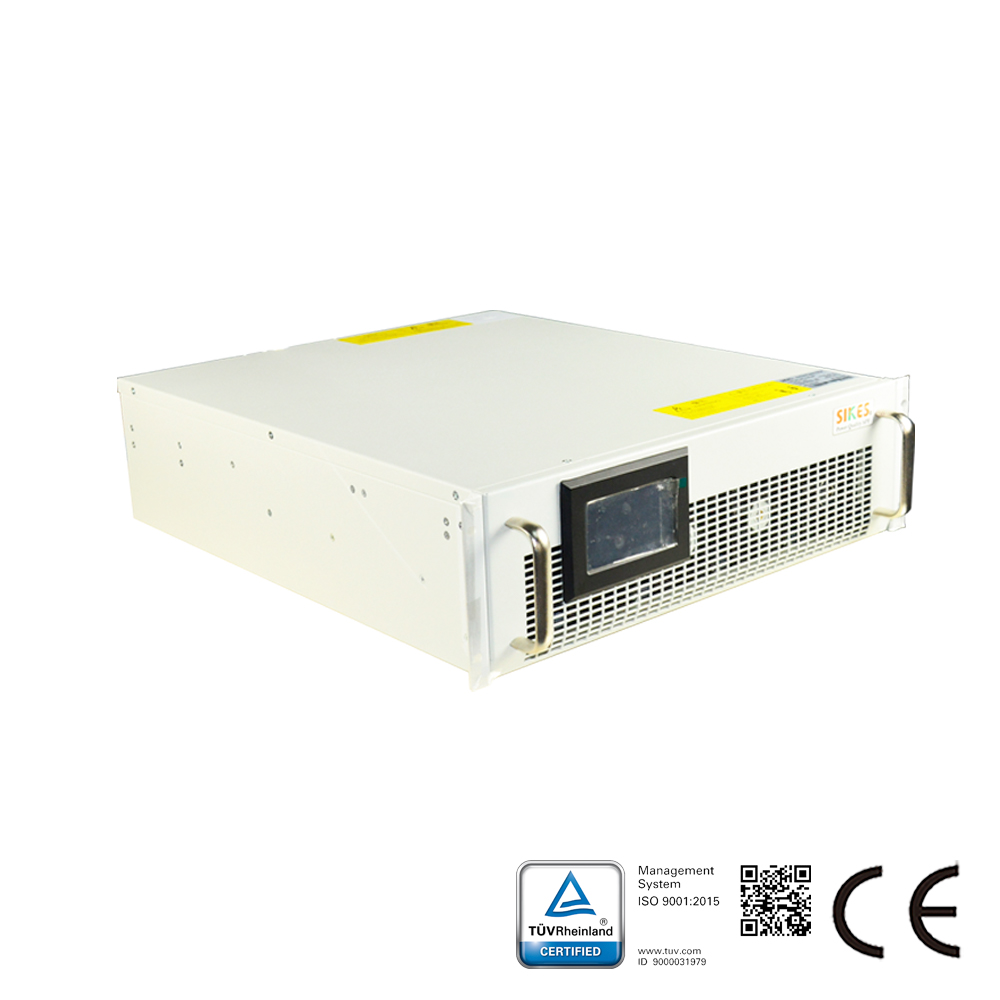

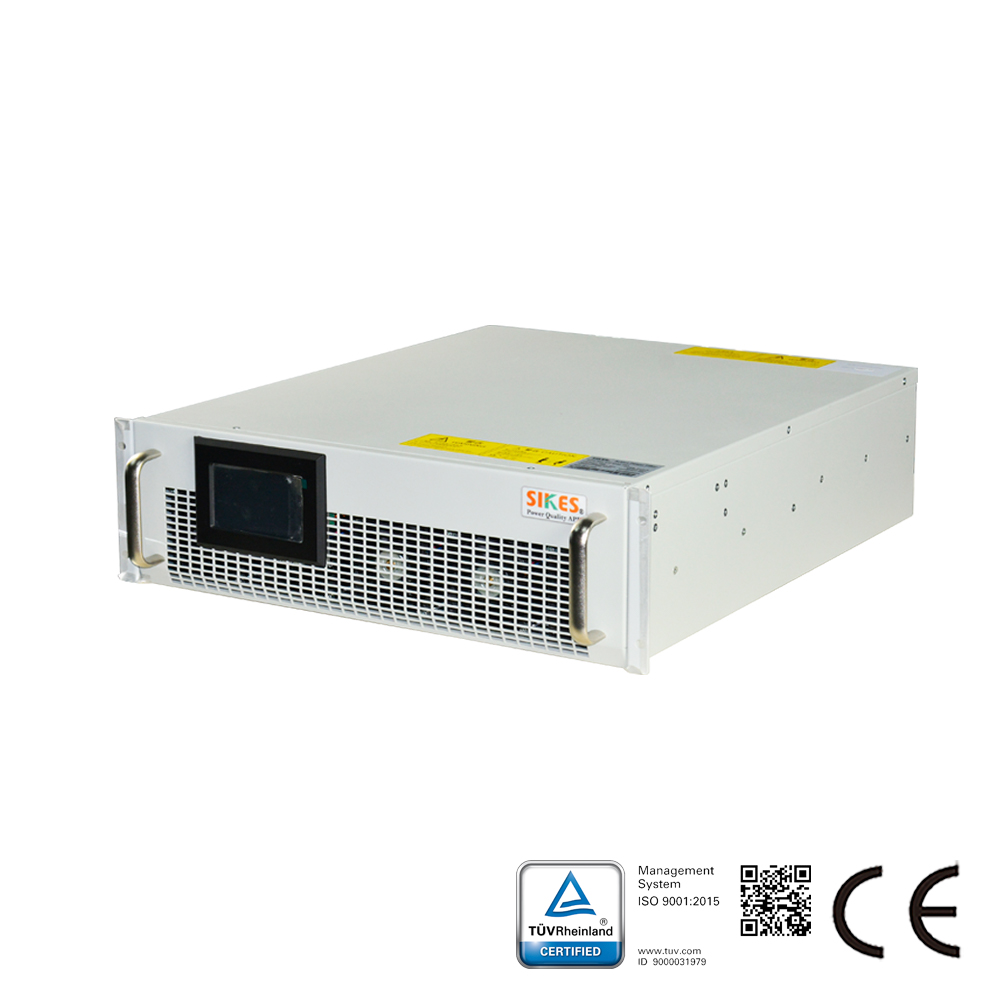

सक्रिय हार्मोनिक फ़िल्टर की विशेषताएँ:
1, कॉम्पैक्ट मॉड्यूलर संयोजन डेटा सेंटर और अन्य कंप्यूटर कक्षों के लिए अच्छी तरह से फिट बैठता है जहाँ स्थान सीमित है;
2, मॉड्यूलर मॉडल औद्योगिक मॉडल के समान डिज़ाइन अवधारणा को अपनाता है, और इसकी पर्यावरणीय अनुकूलनशीलता और भी अधिक है;
3, साइक्स APF का कुल प्रतिक्रिया समय 2 मिलीसेकंड से कम है, और हार्मोनिक्स को सटीक रूप से क्षतिपूर्ति की जा सकती है ताकि अति-क्षतिपूर्ति या अल्प-क्षतिपूर्ति से बचा जा सके;
4, यह तत्काल 2 ~ 50वें हार्मोनिक्स की क्षतिपूर्ति कर सकता है, जो एक विस्तृत श्रृंखला है;
5, क्षतिपूर्ति लक्ष्य को समायोजित किया जा सकता है, ताकि सबसे लागत प्रभावी तरीके से हार्मोनिक शमन आवश्यकता को पूरा किया जा सके।
6, समृद्ध कार्यात्मक विकल्पों के साथ, औद्योगिक मॉडलों का सुरक्षा स्तर IP43 तक हो सकता है।
7, औद्योगिक मॉडल उच्च पर्यावरणीय अनुकूलनशीलता के साथ टावर संरचना को अपनाता है, जो कठोर परिचालन स्थितियों के लिए उपयुक्त है;
8, औद्योगिक मॉडल मशीन के स्थिर संचालन को सुनिश्चित करने के लिए स्वतंत्र वायु वाहिनी और विनीयर वेयरहाउस से सुसज्जित है।
