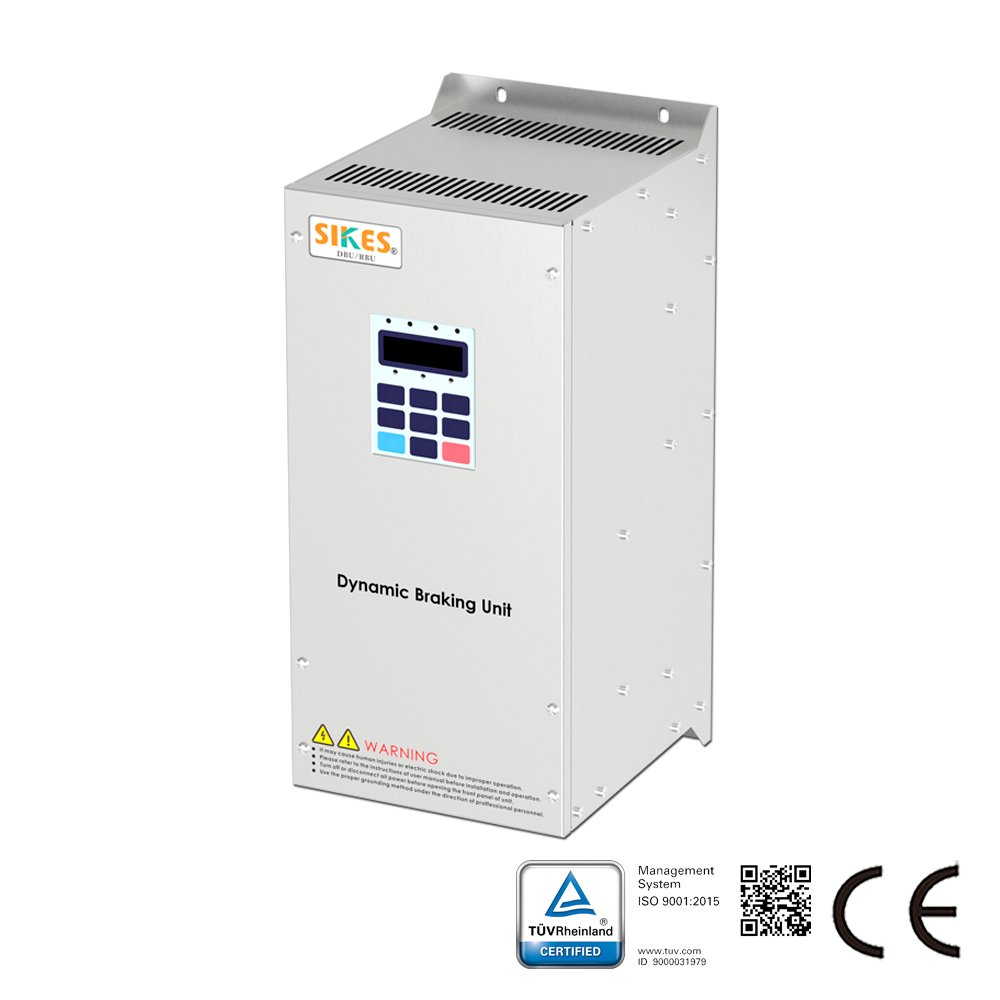

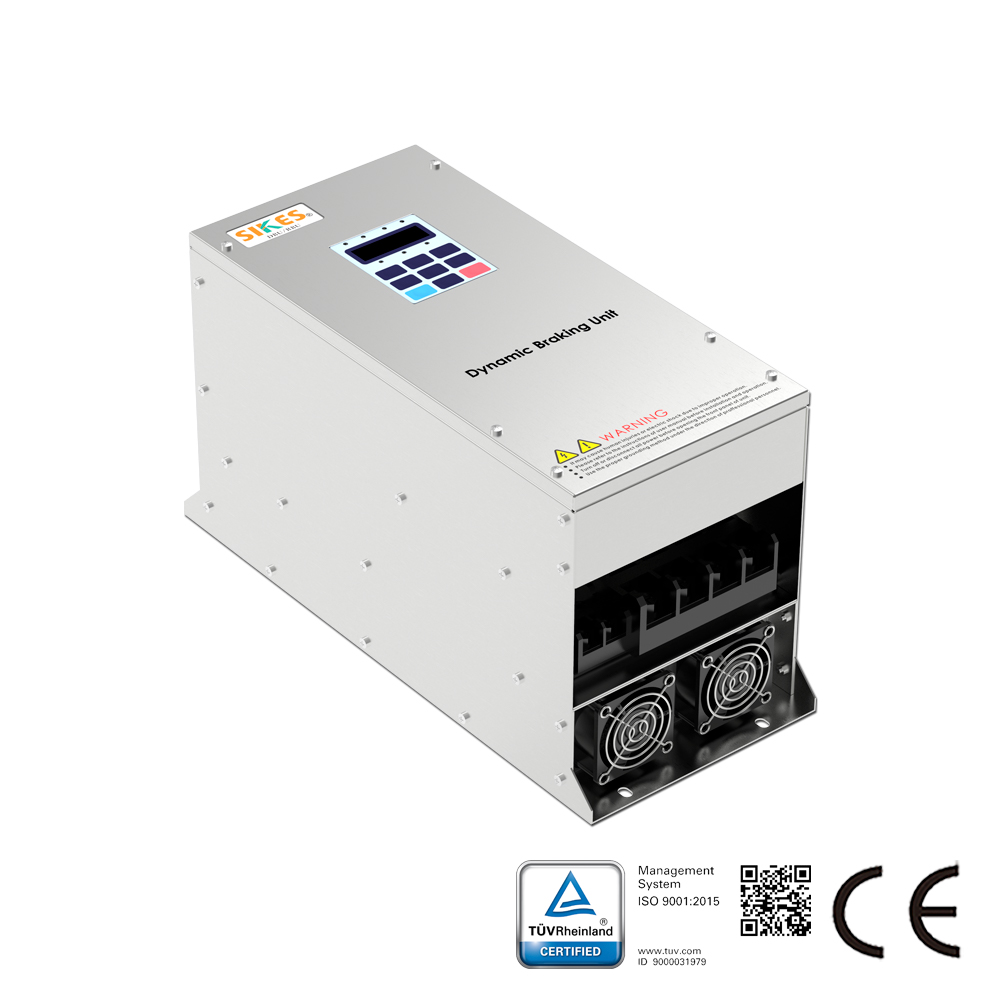

ब्रेकिंग यूनिट का विवरण:
GN श्रृंखला मोटर को धीमा करने की प्रक्रिया में उत्पन्न पुनरुत्पादक ऊर्जा को एक ब्रेकिंग यूनिट में परिवर्तित करती है, उस ऊर्जा को ऊष्मा में बदलती है। पुनरुत्पादक ऊर्जा मोटर से इनवर्टर DC बस में प्रवाहित होती है, जो बस वोल्टेज में वृद्धि के रूप में प्रकट होती है।

लाभ:
सुरक्षा: IGBT शॉर्ट सर्किट ब्रेकडाउन के विरुद्ध ट्रिपिंग फ़ंक्शन अधिभार संचालन के बाद प्रतिरोधक के IGBT ब्रेकडाउन से होने वाली आग को रोक सकता है।
व्यापक अनुकूलता: सामान्य प्रतिरोध के साथ संगत, विशेष डिज़ाइन होने पर नॉन-इंडक्टिव प्रतिरोध की आवश्यकता नहीं। समायोज्य चॉपर वोल्टेज DC 630V-DC760V। किफायती विशेषता: उचित मूल्य के साथ उच्च प्रदर्शन अनुपात। इनवर्टर के ब्रेकिंग सर्किट के लिए प्रभावी और व्यावहारिक।
स्थापना: यह पुस्तक-आकार डिज़ाइन अपनाता है और शून्य निकासी के साथ समानांतर कनेक्शन में स्थापित किया जा सकता है। अधिकतम 3 इकाइयों तक की सिफारिश की जाती है।

इस श्रृंखला की विशेषताएँ:
रेटेड पावर: 55KW-500KW;
रेटेड ब्रेकिंग करंट: ≤500A;
चॉपर वोल्टेज रेंज: DC1150V±5V (कीबोर्ड के साथ);
वोल्टेज ग्रेड: 660V;
न्यूनतम प्रतिरोध मान: 8.5~2.8Ω;
IP संरक्षण: IP00/IP23;
टर्मिनल: M10;
ED: 20%-80%;
कंपन: 0.5g;
तापमान गुणांक: ≤400ppm/℃।

ब्रेकिंग इकाइयों के अनुप्रयोग उद्योग: कोयला खदान विन्च, क्रेन, बंदरगाह, होइस्ट, बचाव पोत, ब्लास्ट फर्नेस होइस्ट, आदि।
