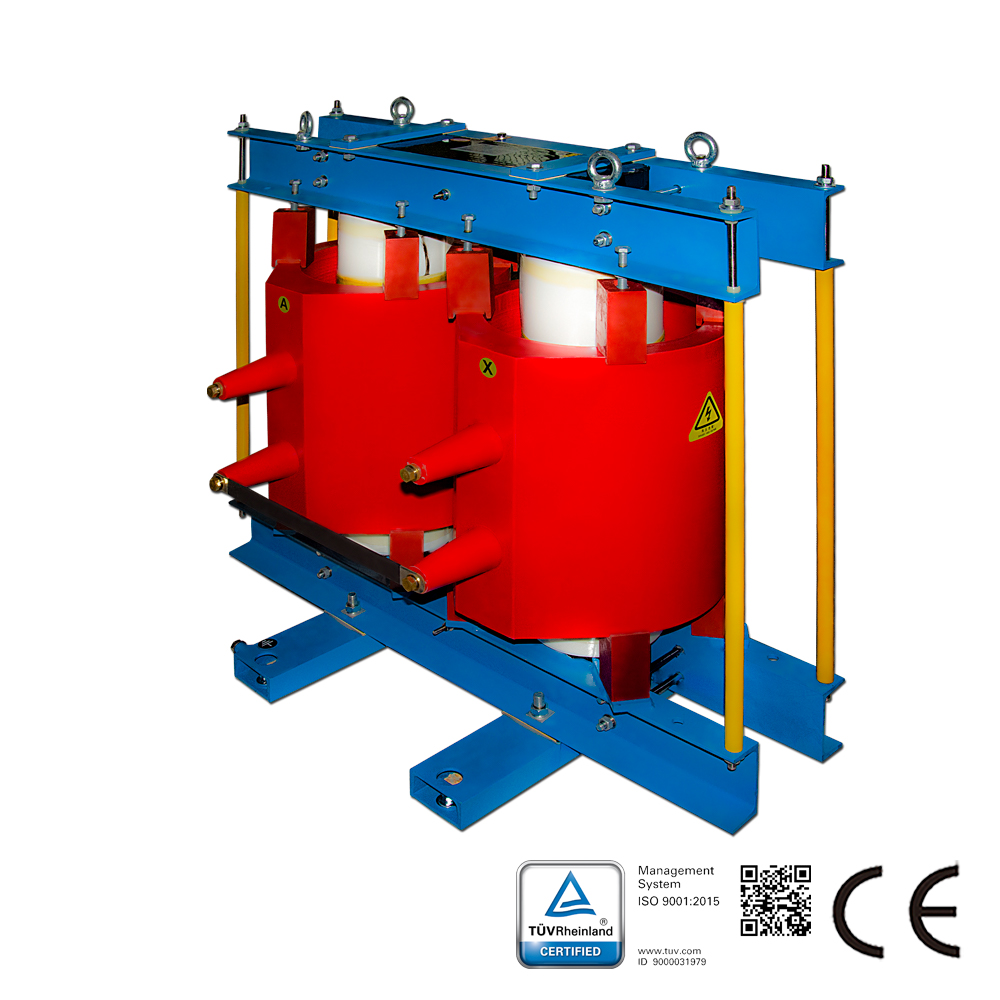

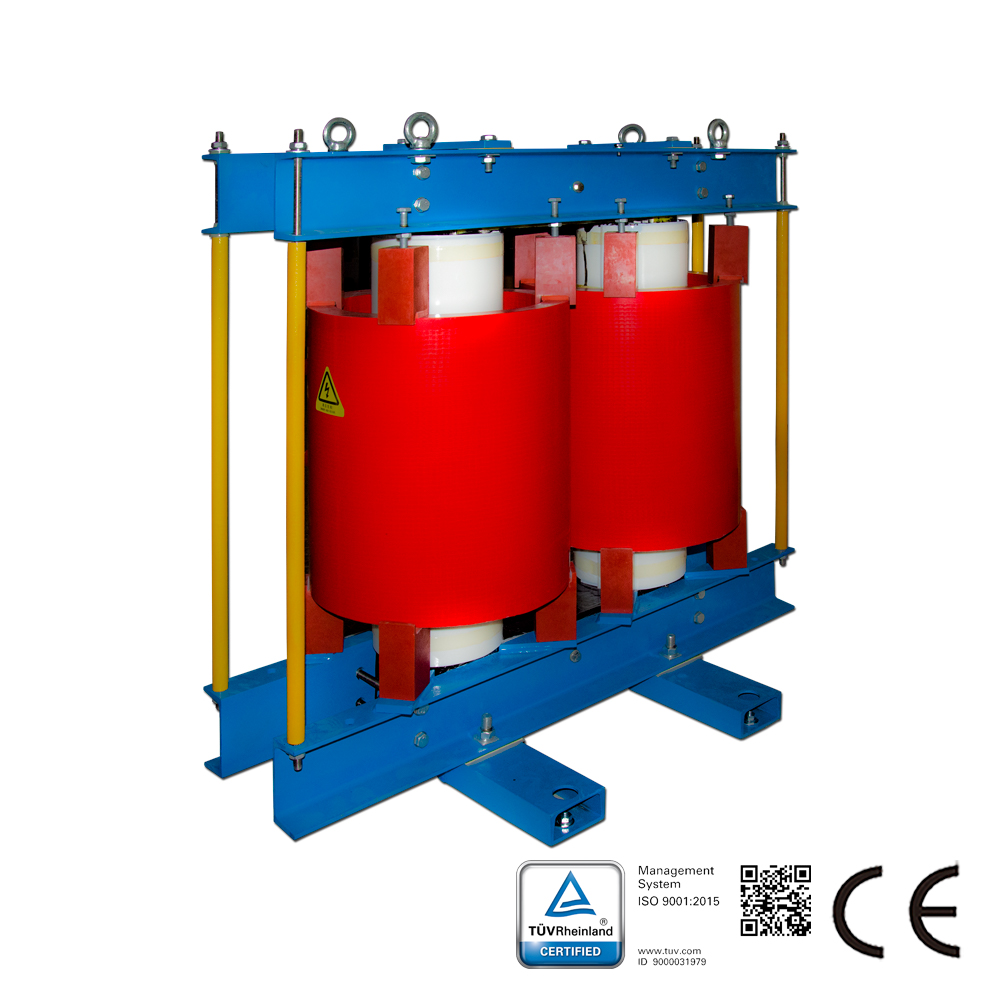

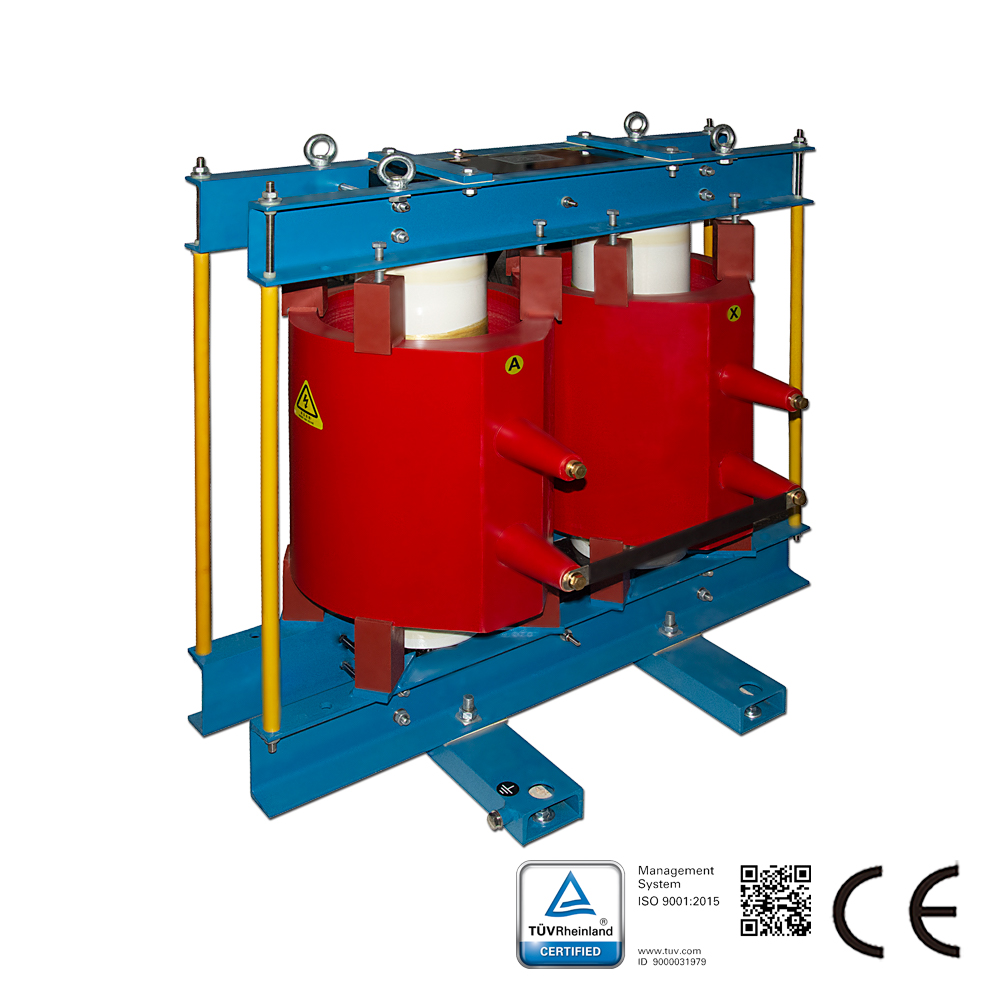

फ़िल्टरिंग रिएक्टर, रेटेड धारा 33A, रेटेड वोल्टेज 27.5kV

मॉडल: SKS-AFER-0033-A6/70KV

फ़िल्टर रिएक्टर का विवरण: संधारित्रों के साथ फ़िल्टर रिएक्टर हार्मोनिक परिपथ का संयोजन कर सकता है ताकि प्रणाली में हार्मोनिक धारा को कम किया जा सके, मुख्यतः तृतीय, पंचम, सप्तम, एकादश, त्रयोदश और उच्चतर। फ़िल्टर रिएक्टर को समानांतर या श्रेणीबद्ध संयोजन द्वारा स्थापित किया जा सकता है।

उत्पाद या समाधान पूछताछ

लाइव चैट

दृश्य: 256

यहाँ साझा करें:

विनिर्देश (Specifications)

AC/DC	AC
प्रेरकत्व मान (mH)	68.97
IP वर्ग	IP00
नाममात्र वोल्टेज रेंज (V)	27.5KV
फेज	3 फेज
नाममात्र धारा रेंज (A)	33

उत्पाद विवरण

फ़िल्टर रिएक्टर का विवरण:

संधारित्रों के साथ फ़िल्टर रिएक्टर हार्मोनिक परिपथ का संयोजन कर सकता है ताकि प्रणाली में हार्मोनिक धारा को कम किया जा सके, मुख्यतः तृतीय, पंचम, सप्तम, एकादश, त्रयोदश और उच्चतर। फ़िल्टर रिएक्टर को समानांतर या श्रेणीबद्ध संयोजन द्वारा स्थापित किया जा सकता है।

विशेषताएं

फ़िल्टर रिएक्टर का कार्य:

PWM रेक्टिफायर LCL रिएक्टर, वाहक आवृत्ति: ≥2K, कार्यशील आवृत्ति: 50HZ, फेज़: 3

हार्मोनिक्स में VFD का विद्युत ग्रिड के लिए हस्तक्षेप शामिल है, हार्मोनिक्स मुख्यतः 3, 5, 7, 9, 11, 13, 15, 17, 19, आउटपुट पक्ष के हार्मोनिक्स अधिकतर 5~10Khz उच्च आवृत्ति हार्मोनिक्स।
