उत्पाद अनुसंधान एवं विकास पृष्ठभूमि:

आधुनिक HVAC सिस्टम, डेटा सेंटर और रेल परिवहन वेंटिलेशन सिस्टम व्यापक रूप से EC स्थायी चुंबक पंखों का उपयोग करते हैं। ये पंखे बिल्ट-इन रेक्टिफायर-इन्वर्टर ड्राइव को शामिल करते हैं जो नॉनलाइनियर लोड के रूप में कार्य करते हैं, जिनमें DC-लिंक ऊर्जा भंडारण धारिता पारंपरिक परिवर्तनीय आवृत्ति ड्राइव की तुलना में काफी छोटी होती है। संचालन के दौरान, वे पर्याप्त 5वीं, 7वीं, 11वीं और 13वीं हार्मोनिक धाराएँ उत्पन्न करते हैं। यदि मानक VFD हार्मोनिक फिल्टर का उपयोग किया जाता है, तो ग्रिड, फिल्टर और EC ड्राइव के बीच अनुनाद आसानी से हो सकता है, जिससे DC-लिंक ओवर वोल्टेज, पंखे की गति में कमी, ड्राइव सुरक्षा ट्रिप, बिल्डिंग ऑटोमेशन सिस्टम का गलत ट्रिगरिंग और वितरण उपकरण का ओवरहीटिंग जैसी प्रणालीगत समस्याएं हो सकती हैं।

EC पंखों के लिए यह समर्पित हार्मोनिक फिल्टर विशेष रूप से EC ड्राइव की कम DC-लिंक धारिता विशेषताओं के आधार पर अनुकूलित किया गया है। इसे टोपोलॉजी स्तर से अनुनाद जोखिमों को समाप्त करने के लिए डिज़ाइन किया गया है, जो कई EC पंखों के क्लस्टर के लिए स्थिर हार्मोनिक शमन प्राप्त करता है, और बिल्डिंग सर्विसेज, डेटा सेंटर, मेडिकल क्लीन रूम सुविधाओं, रेल ट्रांजिट और अन्य मांग वाले अनुप्रयोगों की उच्च-मानक बिजली गुणवत्ता आवश्यकताओं को पूरा करता है।

उत्पाद संचालन सिद्धांत:

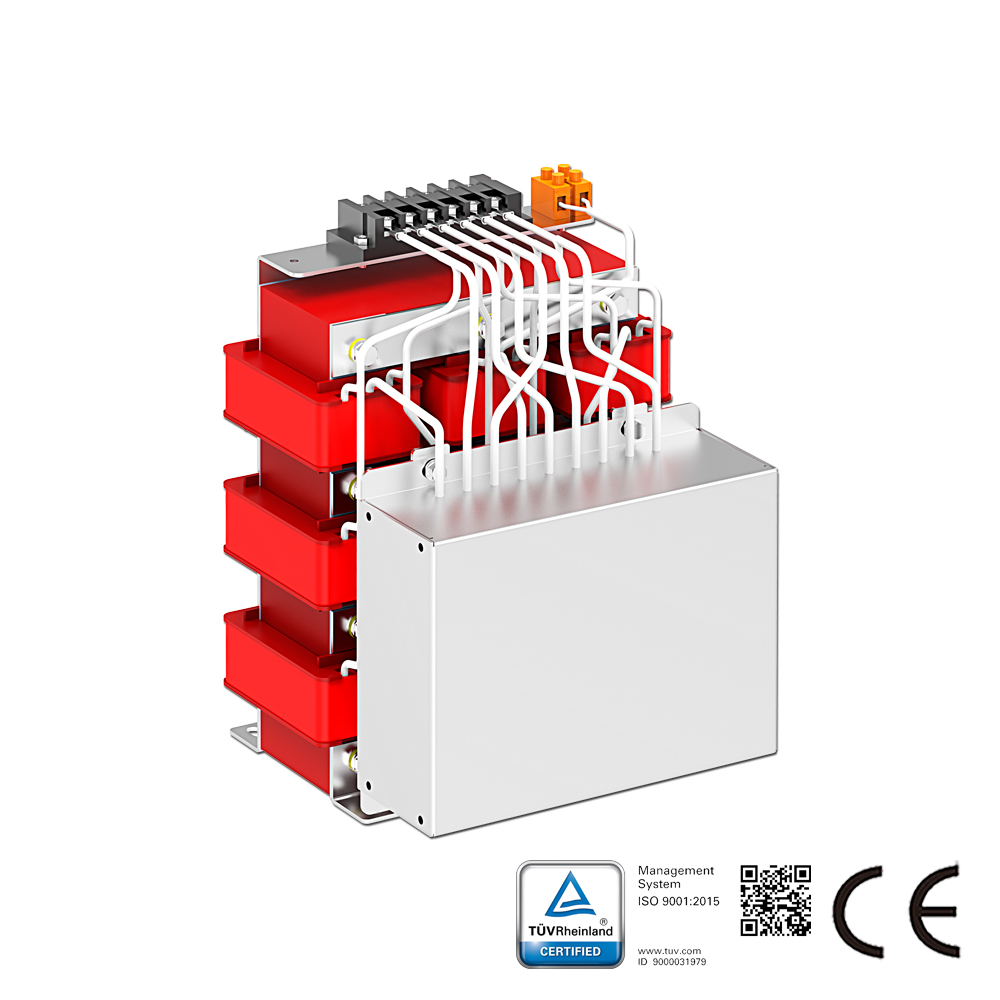

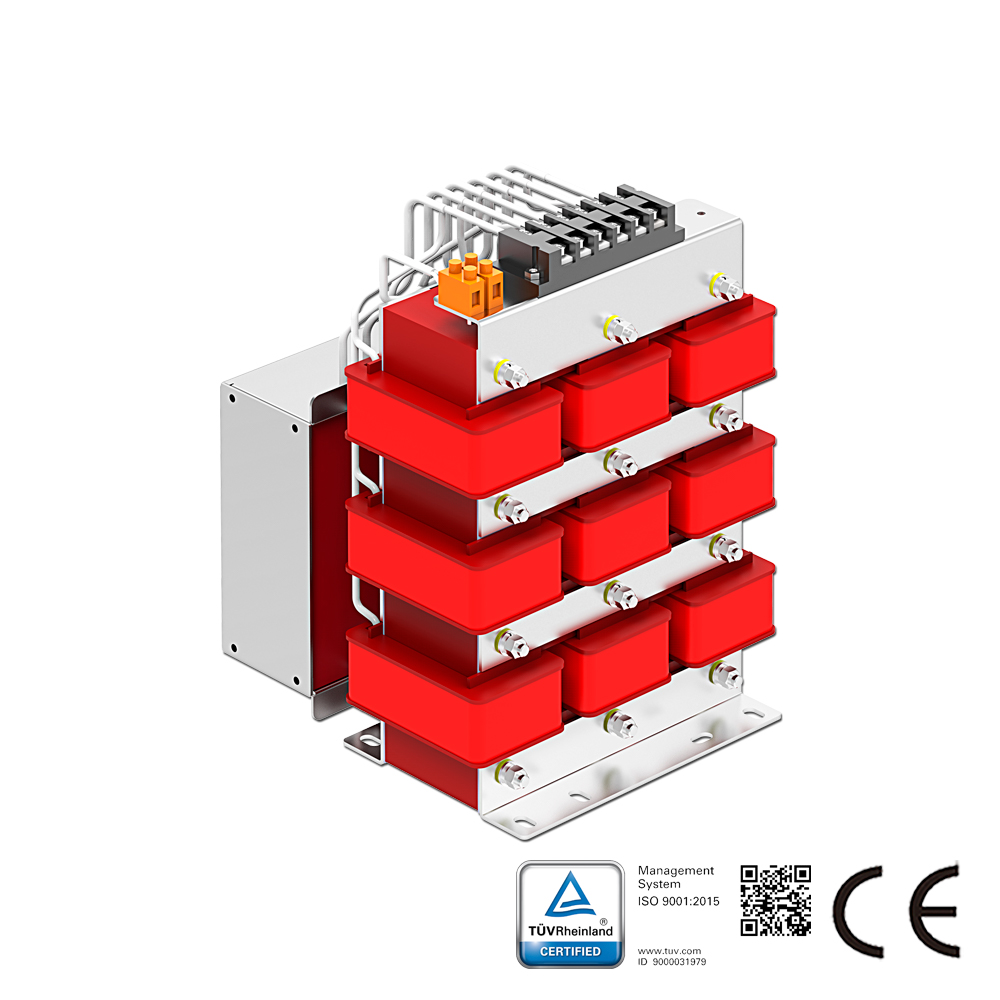

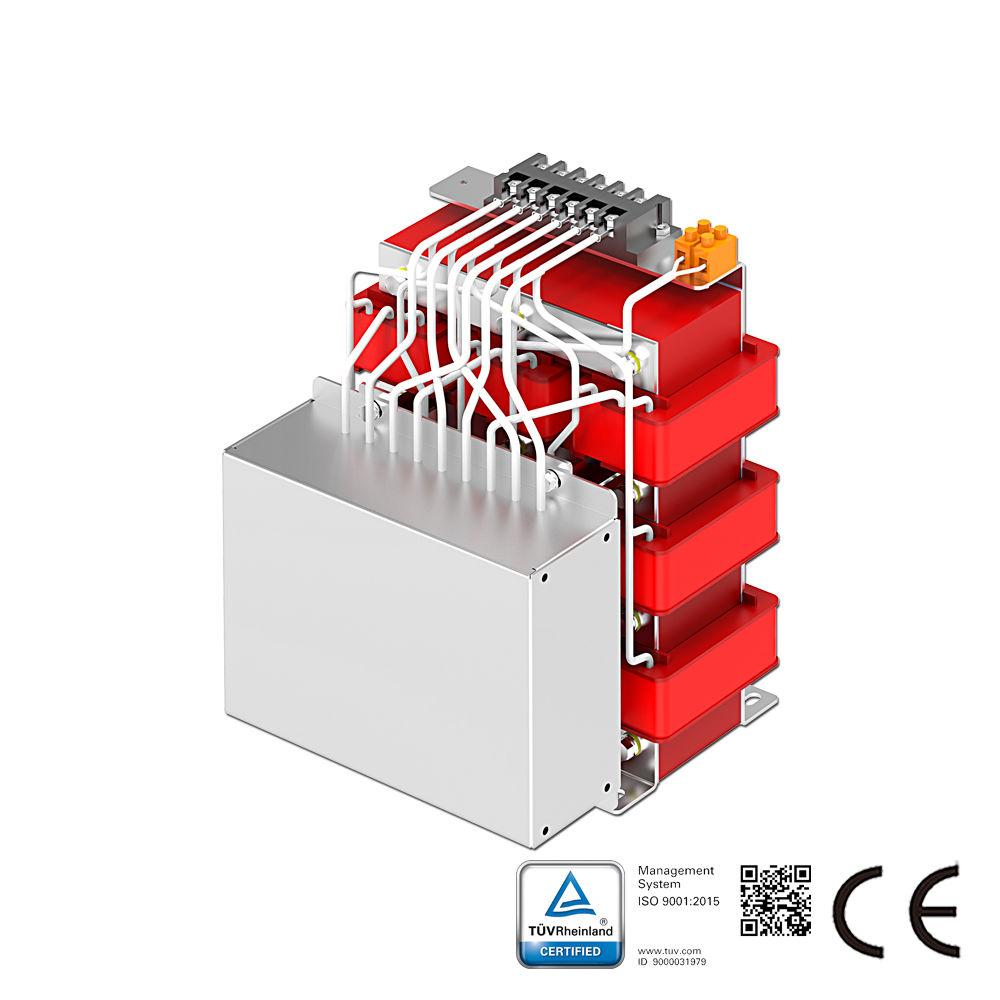

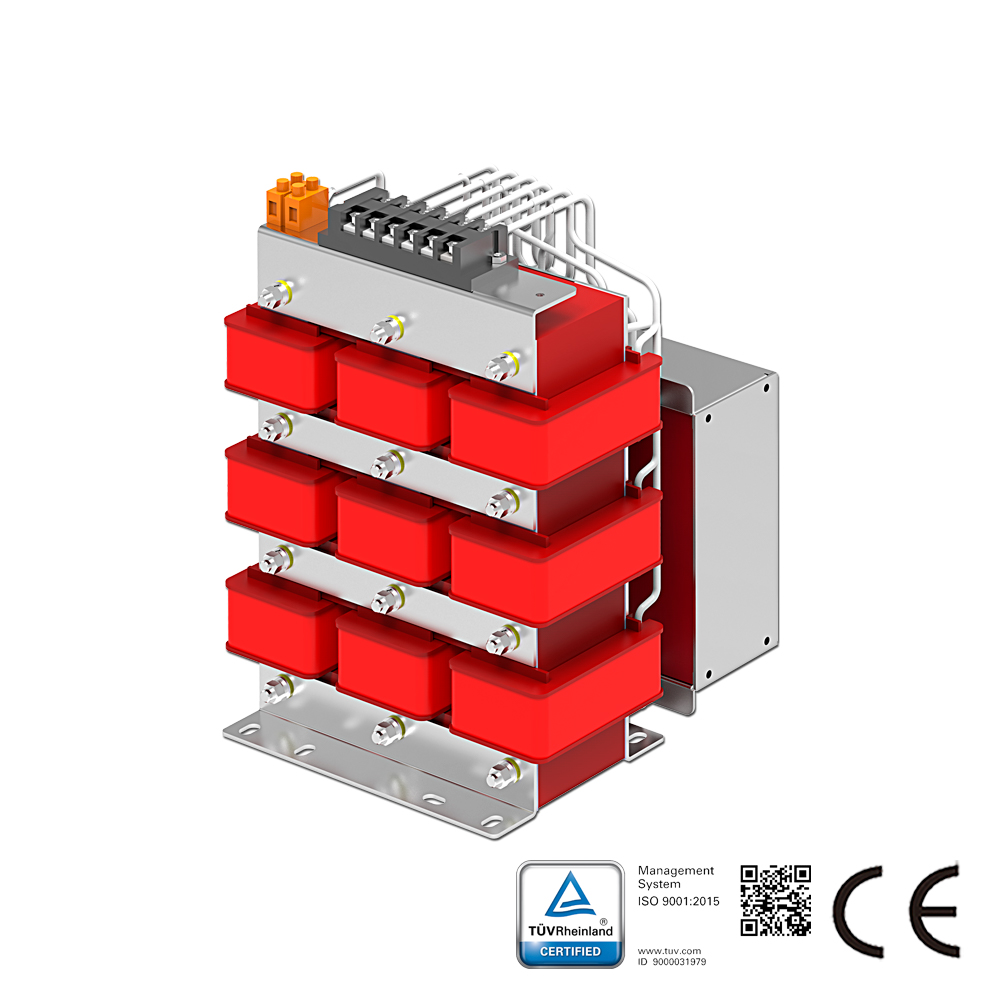

उपकरण EC पंखों की मुख्य बिजली आपूर्ति के अग्र सिरे पर श्रृंखला में स्थापित किया जाता है। इसमें रैखिक फ़िल्टरिंग रिएक्टर, कम-विरूपण फ़िल्टरिंग कैपेसिटर और अन्य घटक शामिल हैं। यह विभिन्न आवृत्तियों पर EC पंखों द्वारा उत्पन्न हार्मोनिक धाराओं को सटीक रूप से अवशोषित करता है, साथ ही ग्रिड पक्ष पर अन्य नॉनलाइनियर लोड से हार्मोनिक्स को पंखे के ड्राइव में वापस प्रवेश करने से रोकता है। एकीकृत प्रतिक्रियाशील शक्ति मुआवजे से सुसज्जित, यह सिस्टम पावर फैक्टर को भी अनुकूलित करता है, इनकमिंग करंट वेवफॉर्म को साफ करता है, और वितरण प्रणाली में हार्मोनिक नुकसान को कम करता है।

मुख्य तकनीकी विशिष्टताएँ:
हार्मोनिक दमन प्रदर्शन: पूर्ण-लोड स्थितियों के तहत, इनपुट करंट THDi ≤ 5%, वोल्टेज हार्मोनिक विरूपण THDu < 3%, और शमन दक्षता > 85%, GB/T 14549-2005 «पावर क्वालिटी – पब्लिक सप्लाई नेटवर्क्स में हार्मोनिक्स» और IEEE Std 519-2014 की आवश्यकताओं को पूरा करता है।
हानि विशेषताएँ: कुल सम्मिलन हानि ≤ 4.5%। रिएक्टर उच्च-पारगम्यता, निम्न-हानि सिलिकॉन स्टील शीट से वैक्यूम संसेचन प्रक्रिया का उपयोग करके बनाए जाते हैं, जिसमें तापमान वृद्धि सीमा ≤ 100K होती है।
प्रतिक्रियाशील शक्ति क्षतिपूर्ति: कमीशनिंग के बाद, सिस्टम पावर फैक्टर ≥ 0.99 (रेटेड करंट पर) पर स्थिर रहता है, जिससे प्रतिक्रियाशील शक्ति दंड शुल्क समाप्त हो जाता है।
लोड अनुकूलनशीलता: एक एकल फिल्टर एक साथ कई EC पंखों का समर्थन कर सकता है, जिससे व्यक्तिगत पंखों का स्वतंत्र स्टार्ट/स्टॉप, चरणबद्ध गति नियंत्रण और आंतरायिक संचालन संभव होता है।
पर्यावरण अनुकूलनशीलता: रेटेड ऑपरेटिंग तापमान रेंज –25°C से +45°C, सापेक्ष आर्द्रता 5% से 90% (गैर-संघनक), भूमिगत उपकरण कक्ष, स्वच्छ विनिर्माण सुविधाओं और रेल पारगमन वेंटिलेशन मशीनरी कक्षों के लिए उपयुक्त।

सामान्य अनुप्रयोग परिदृश्य:
डेटा केंद्रों में प्रेसिजन एयर कंडीशनिंग EC पंखे, अस्पताल के स्वच्छ ऑपरेटिंग रूम में वेंटिलेशन यूनिट, वाणिज्यिक परिसरों में AHU ताजा वायु हैंडलिंग उपकरण, मेट्रो/सुरंग निकास पंखा इकाइयाँ, कोल्ड चेन रेफ्रिजरेशन और कोल्ड स्टोरेज वेंटिलेशन सिस्टम, प्रयोगशाला शुद्धिकरण निकास प्रणाली, औद्योगिक सुविधाओं में स्थिर तापमान और आर्द्रता इकाइयाँ, और कूलिंग टावरों के लिए EC पंखा क्लस्टर सिस्टम।

इंजीनियरिंग अनुप्रयोग मूल्य:
विद्युत वितरण प्रणालियों की विस्तारित सेवा जीवन: हार्मोनिक्स के कारण ट्रांसफार्मर, स्विच गियर और केबलों में अतिरिक्त तापन हानियों को महत्वपूर्ण रूप से कम करता है, ट्रांसफार्मर डिरेटिंग को रोकता है, और केबल अत्यधिक तापन, उम्र बढ़ने और तटस्थ लाइन ओवरलोड से उत्पन्न आग के खतरों के जोखिम को न्यूनतम करता है।
स्थिर भवन स्वचालन प्रणाली: हार्मोनिक विद्युत चुम्बकीय हस्तक्षेप को समाप्त करता है, DDC नियंत्रकों, तापमान/आर्द्रता/दबाव अंतर सेंसरों और भवन अंतर्संबंध प्रणालियों के सटीक और विश्वसनीय संचालन को सुनिश्चित करता है, साथ ही वेंटिलेशन नियंत्रण तर्क में व्यवधान को रोकता है।
विस्तारित EC पंखा सेवा जीवन: मोटरों में हार्मोनिक-प्रेरित कोर हानियों, कंपन, असामान्य शोर और बार-बार ड्राइव दोष अलार्म को दबाता है, EC पंखा इकाइयों के समग्र जीवनकाल को बढ़ाता है और संचालन एवं रखरखाव आवृत्ति को कम करता है।
अनुपालन परियोजना स्वीकृति: सर्वर रूम, अस्पताल, डेटा केंद्र और रेल पारगमन जैसी विशेष परियोजनाओं में विद्युत गुणवत्ता को पहले प्रयास में मानकों को पूरा करने में सक्षम बनाता है, विद्युत उपयोगिताओं, विद्युत/यांत्रिक प्राधिकरणों और अग्नि सुरक्षा नियामकों द्वारा निरीक्षण पास करता है, और हार्मोनिक सीमा-उल्लंघन के लिए दंड से बचाता है।
जीवनचक्र लागत बचत और ऊर्जा दक्षता: शक्ति कारक को अनुकूलित करता है, वितरण हानियों को कम करता है, दीर्घकालिक विद्युत लागतों को घटाता है, केबल उन्नयन या आकार वृद्धि की आवश्यकता को समाप्त करता है, और वितरण प्रणाली रेट्रोफिट में अग्रिम निवेश को कम करता है।
