एविएशन मिलिट्री हाई फ्रीक्वेंसी ट्रांसफार्मर सिंगल फेज फ्रीक्वेंसी 400Hz/1000Hz

एविएशन मिलिट्री हाई फ्रीक्वेंसी ट्रांसफार्मर का विवरण:

सिंगल/थ्री फेज ड्राई टाइप ट्रांसफार्मर कोर में उच्च गुणवत्ता वाली कोल्ड रोल्ड सिलिकॉन शीट का उपयोग किया जाता है, जिससे विश्वसनीयता, कॉम्पैक्ट आकार, हल्का वजन और किफायती मूल्य सुनिश्चित होता है।

वाइंडिंग में उच्च प्रदर्शन, उच्च तापमान प्रतिरोधी इन्सुलेशन सामग्री के साथ नॉन-बॉबिन या फ़ॉइल वाइंडिंग प्रक्रिया का उपयोग किया जाता है, जिसके परिणामस्वरूप मजबूत विद्युत चुम्बकीय प्रतिरोध क्षमता और अच्छी उपस्थिति होती है।

विभिन्न इन्सुलेशन क्लास के अनुसार, पूरी तरह से इन्सुलेशन वार्निश में डुबोया जाता है। इससे कम शोर, छोटा चुंबकीय रिसाव, उच्च संक्षारण प्रतिरोध क्षमता और अधिक विश्वसनीयता प्राप्त होती है।

विभिन्न सुरक्षा क्लास के अनुसार, हम सुरक्षा आवरण प्रदान करते हैं।

विमानन सैन्य उच्च आवृत्ति ट्रांसफार्मर के तकनीकी पैरामीटर:

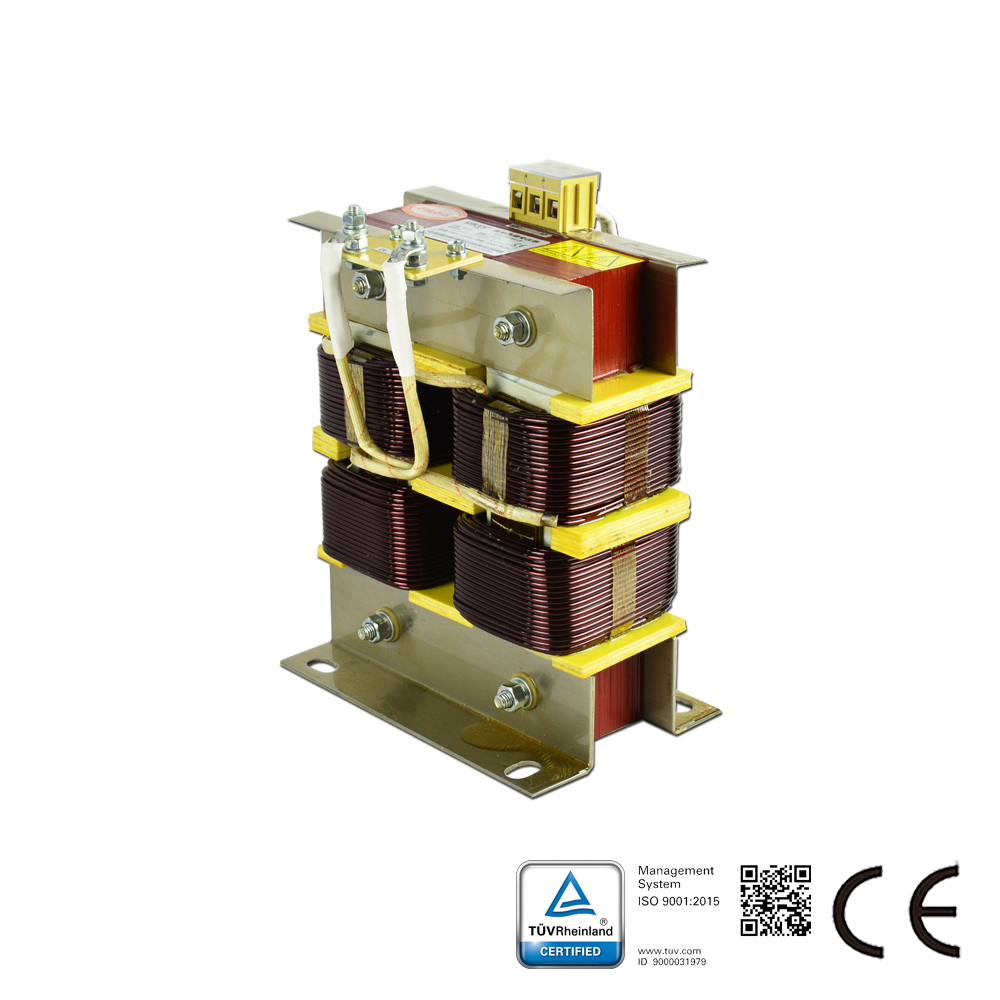

एकल चरण 400HZ ट्रांसफार्मर इंडक्टर के साथ
मॉडल: SKS-DG-4KVA/0.26
रेटेड वोल्टेज: AC400V
रेटेड क्षमता: 4KVA
रेटेड आवृत्ति: 400Hz
प्राथमिक वोल्टेज: 260V
प्राथमिक धारा: 15.4A
द्वितीयक वोल्टेज: 130V
द्वितीयक धारा: 30.8A
इन्सुलेशन क्लास: F
आयाम: 120*190*236mm (D*W*H)
वजन: 14kgs

विमानन सैन्य उच्च आवृत्ति ट्रांसफार्मर की विशेषताएं:
1: कॉम्पैक्ट, हल्का, किफायती, विश्वसनीय;
2: आंशिक हार्मोनिक्स को अलग कर सकता है, उपकरण की विरूपण-प्रतिरोध और सुरक्षा में सुधार करता है;

विमानन सैन्य उच्च आवृत्ति ट्रांसफार्मर का परीक्षण मानक:
1. रेटेड कार्य वोल्टेज: 400VAC
2. डाइइलेक्ट्रिक स्ट्रेंथ: कोर-वाइंडिंग 3000VAC/400HZ/1000HZ/5Ma, 10s कोई क्षति नहीं
3. इन्सुलेशन प्रतिरोध: कोर-वाइंडिंग 1000VDC, इन्सुलेशन प्रतिरोध ≥100MΩ
4. ट्रांसफार्मर शोर: ≤75db (1 मीटर की दूरी पर)
5. मानक: IEC XXX

आवेदन: एयरोस्पेस, सैन्य, विमान ग्राउंड पावर यूनिट, विमान प्रारंभिक इकाई, विभिन्न परीक्षण बिजली आपूर्ति…
