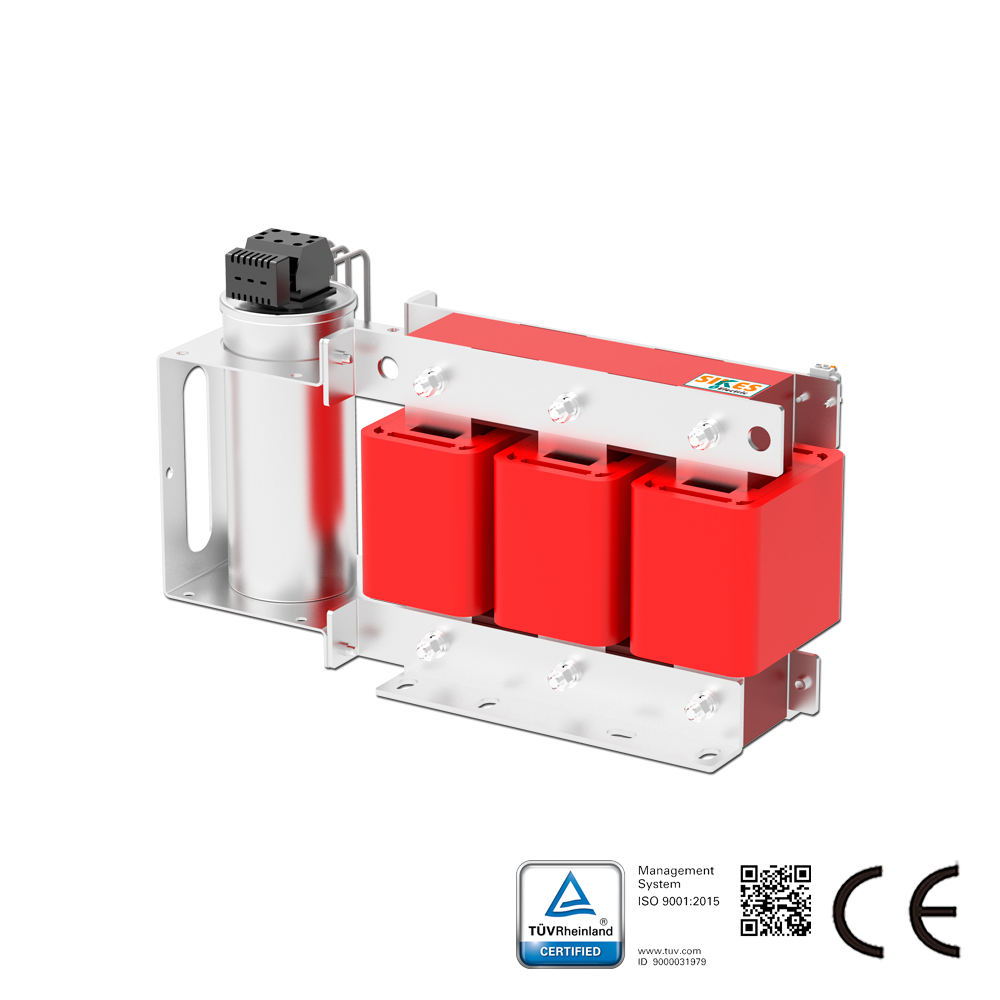

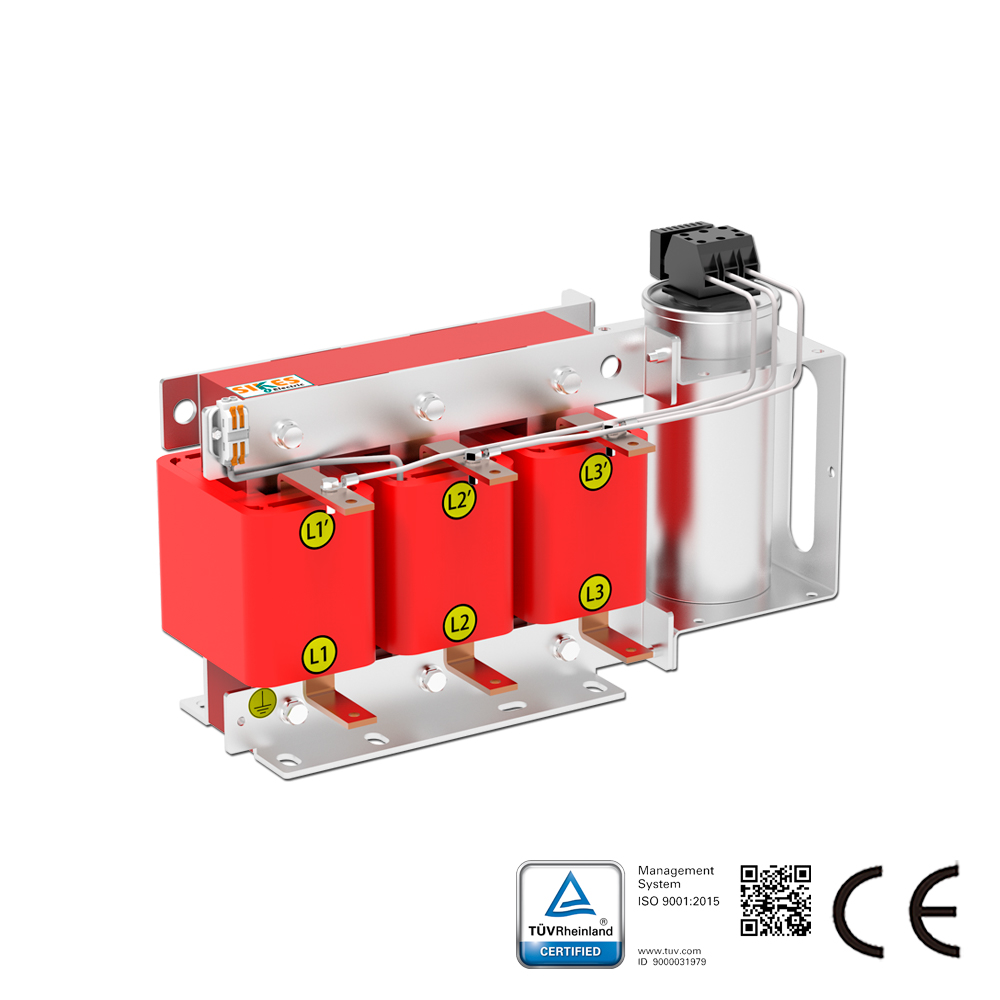

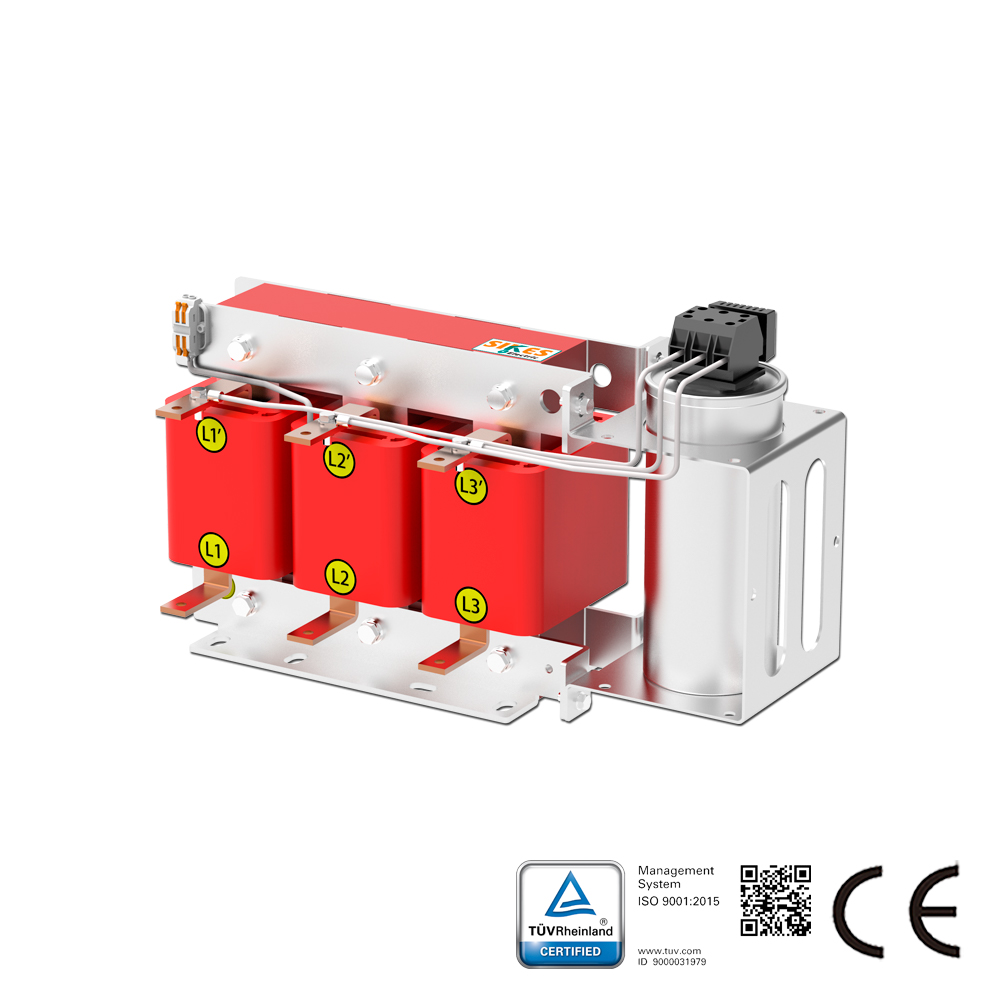

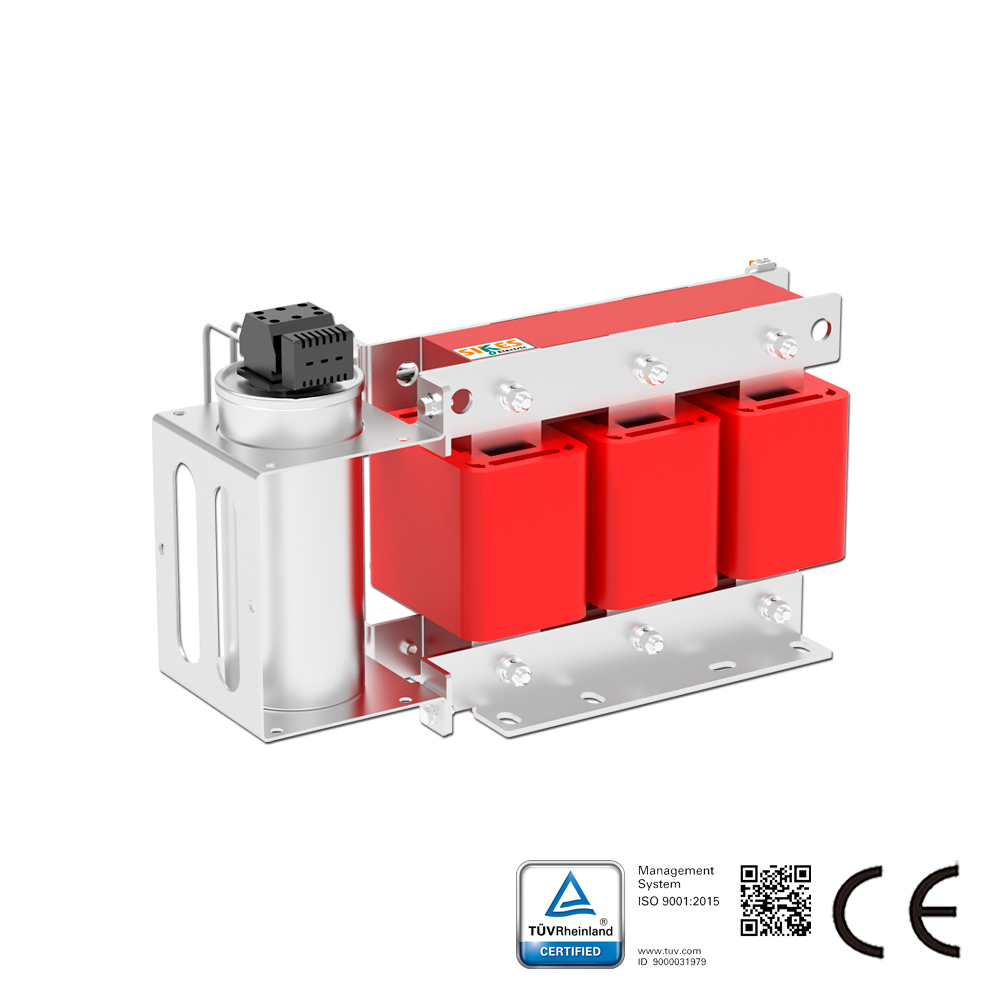

साइन वेव फ़िल्टर, रेटेड करंट 75A, 230V

मॉडल: SKS-SF-0075-2A/05-A0

साइन वेव फिल्टर विवरण: SF श्रृंखला के साइन वेव फिल्टर मोटर ड्राइव के PWM आउटपुट सिग्नल को कम अवशिष्ट के साथ एक चिकनी साइन वेव में परिवर्तित करते हैं; लंबी केबल (50 मीटर से अधिक) की वितरित धारिता और प्रेरकत्व के कारण होने वाली अनुनाद घटना को कम करते हैं; उच्च dv/dt के कारण होने वाले अत्यधिक मोटर वोल्टेज को समाप्त करते हैं; फिल्टर अनुप्रयोग द्वारा मोटर के शोर को कम करते हैं; मोटर की आयु बढ़ाते हैं; मोटर इन्सुलेशन की रक्षा करते हैं; संचरण दूरी बढ़ाते हैं; इस फिल्टर के अनुप्रयोग के साथ, सामान्य मोटर चर आवृत्ति मोटर को प्रतिस्थापित कर सकता है। साइन वेव फिल्टर विशेषता: VSD सिस्टम (विशेष रूप से इनवर्टर या स्विचिंग पावर सप्लायर्स के लिए) के विभिन्न सर्वो मोटरों के लिए Sikes साइन वेव फिल्टर, इनवर्टर के PWM आउटपुट वोल्टेज को बदलने और लगभग साइनसॉइडल वोल्टेज उत्पन्न करने के लिए डिज़ाइन किए गए हैं। निष...

उत्पाद या समाधान पूछताछ

लाइव चैट

यहाँ साझा करें:

विनिर्देश (Specifications)

नाममात्र धारा सीमा (एम्पियर)	75
नाममात्र वोल्टेज सीमा (वोल्ट)	230
चरण	3 चरण
स्विचिंग आवृत्ति	≥2KHz

उत्पाद विवरण

साइन वेव फिल्टर विवरण:

SF श्रृंखला के साइन वेव फिल्टर मोटर ड्राइव के PWM आउटपुट सिग्नल को कम अवशिष्ट के साथ एक चिकनी साइन वेव में परिवर्तित करते हैं;
लंबी केबल (50 मीटर से अधिक) की वितरित धारिता और प्रेरकत्व के कारण होने वाली अनुनाद घटना को कम करते हैं;
उच्च dv/dt के कारण होने वाले अत्यधिक मोटर वोल्टेज को समाप्त करते हैं;
फिल्टर अनुप्रयोग द्वारा मोटर के शोर को कम करते हैं;
मोटर की आयु बढ़ाते हैं;
मोटर इन्सुलेशन की रक्षा करते हैं;
संचरण दूरी बढ़ाते हैं;
इस फिल्टर के अनुप्रयोग के साथ, सामान्य मोटर चर आवृत्ति मोटर को प्रतिस्थापित कर सकता है।

साइन वेव फिल्टर विशेषता:

VSD सिस्टम (विशेष रूप से इनवर्टर या स्विचिंग पावर सप्लायर्स के लिए) के विभिन्न सर्वो मोटरों के लिए Sikes साइन वेव फिल्टर, इनवर्टर के PWM आउटपुट वोल्टेज को बदलने और लगभग साइनसॉइडल वोल्टेज उत्पन्न करने के लिए डिज़ाइन किए गए हैं। निष्क्रिय श्रृंखला 380v-480v नेटवर्क में उपयोग के लिए है।
Sikes आपको Schaffner और MTE फिल्टर के अलावा एक और आर्थिक विकल्प प्रदान करता है।

विशेषताएं

साइन वेव फिल्टर तकनीकी डेटा:
नाममात्र वोल्टेज रेंज: 3*380 से 500VAC±10%
मोटर आवृत्ति: 0-120Hz;
स्विचिंग आवृत्ति: ≧ 4kHz;
अवशिष्ट तरंग वोल्टेज: THDv<5%
रेटेड धारा पर वोल्टेज ड्रॉप: ≦10%（50HZ）;
मोटर केबल लंबाई: 2000m तक;
कार्य मॉडल: इनडोर संचालन के लिए सतत
नाममात्र मोटर ड्राइव इनपुट पावर रेटिंग: 3.7kw से 630kw;
दक्षता: नाममात्र लाइन वोल्टेज और पावर पर 98 से 99%
अधिभार क्षमता: 150% 60S, 120% 60min
परीक्षण वोल्टेज: 2240VDC, 2s (लाइन/लाइन) 2720VDC, 2s (लाइन/केस)
परावैद्युत शक्ति: AC4000V/5mA/60s
इन्सुलेशन प्रतिरोध: कोर-वाइंडिंग, ≧100MΩ（DC1000V）;
जलवायु श्रेणी (IEC60068-1): 25/100/21
सुरक्षा: IP30 (अनुरोध पर IP40/IP54), इनडोर: IP20
शीतलन: आंतरिक बलपूर्वक वायु
लोड प्रकार: विशिष्ट मोटर लोड; मानक स्टेप-अप ट्रांसफार्मर; अन्य रैखिक लोड;
नाममात्र वोल्टेज रेंज: 220V
मोटर आवृत्ति: 0-120Hz;
स्विचिंग आवृत्ति: ≧ 6kHz;
अवशिष्ट तरंग वोल्टेज: THDv<5%
मोटर केबल लंबाई: 2000m तक;
कार्य मॉडल: इनडोर संचालन के लिए सतत
नाममात्र मोटर ड्राइव इनपुट पावर रेटिंग: 3.7kw से 630kw;
दक्षता: नाममात्र लाइन वोल्टेज और पावर पर 98 से 99%
अधिभार क्षमता: 150% 60S, 120% 60min
परीक्षण वोल्टेज: 2240VDC, 2s (लाइन/लाइन) 2720VDC, 2s (लाइन/केस)
परावैद्युत शक्ति: AC4000V/5mA/60s
इन्सुलेशन प्रतिरोध: कोर-वाइंडिंग, ≧100MΩ（DC1000V）;
जलवायु श्रेणी (IEC60068-1): 25/100/21
सुरक्षा: IP30 (अनुरोध पर IP40/IP54), इनडोर: IP20
शीतलन: आंतरिक बलपूर्वक वायु
लोड प्रकार: विशिष्ट मोटर लोड; मानक स्टेप-अप ट्रांसफार्मर; अन्य रैखिक लोड;

साइन वेव फिल्टर तकनीकी मानक:
कैपेसिटर: CEI EN 60831-1/2, IEC 831-1/2
उपकरण: CEI EN60439-1, IEC 439-1, IEC 60939

अनुप्रयोग (Applications)

साइन वेव फिल्टर अनुप्रयोग:
वेंटिलेटर, कन्वेयर, पंप
एचवीएसी स्थापनाएं, कंप्रेसर
लिफ्ट, क्रेन, पवन ऊर्जा, यूपीएस, ईपीएस
लंबी केबल के साथ मोटर ड्राइव
समानांतर में कई मोटरों के साथ मोटर ड्राइव
मध्यम वोल्टेज अनुप्रयोग (स्टेप-अप ट्रांसफार्मर के सामने तैनात)
